6

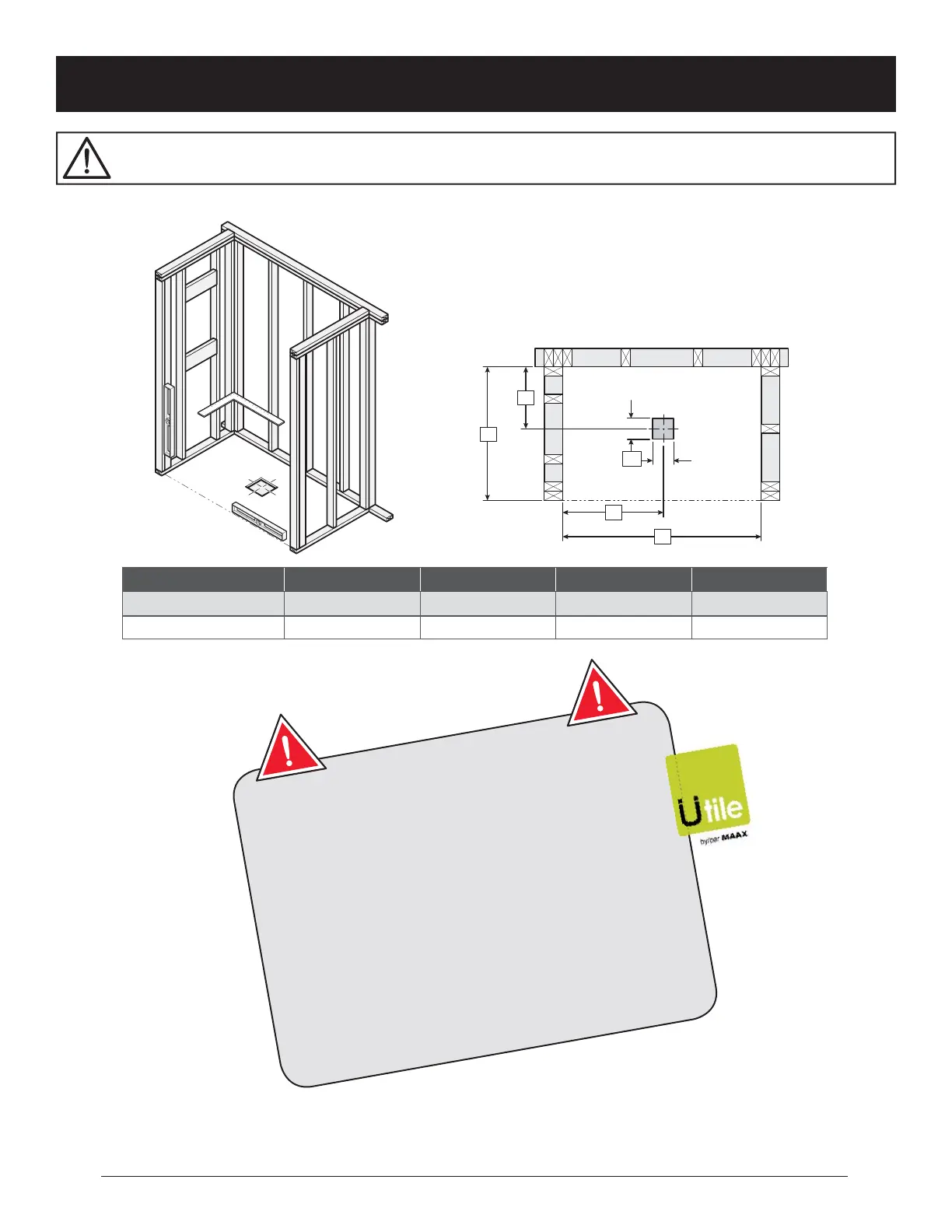

1. Building the structure • Construction de la structure
• Construcción de la estructura
6"
A
B
C
D
Code A B C D
106011, 106013 47 7/8" (1216) 32" (813) 16" (406) 23 7/8" (608)
106012, 106014 59 7/8" (1521) 32" (813) 16" (406) 8 1/2" (216)
* These measurements are those of the unit; for easier installation, add 1/4" (6 mm) to dimensions A and B. • Ces dimensions sont celles de l’unité; pour
faciliter l’installation, ajouter 1/4 po (6 mm) aux dimensions A et B. • Estas dimensiones son las de la unidad; para facilitar la instalación, agregar 1/4" (6
mm) a las dimensiones A y B.
The dimensions of the structure must be checked against the unit dimensions.
Les dimensions de la structure doivent être vérifiées à partir des dimensions de l’unité.
Las dimensiones de la estructura deben verificarse a partir de las dimensiones de la unidad.
If you are installing one of these bases with the
U tile wall system, DO NOT USE these instructions.
Use only the instructions found inside the U tile
back wall box.
Si vous installez une de ces bases avec un
ensemble de murs U tile, NE PAS UTILISER ce
guide. Veuillez vous référer au guide qui se trouve
dans la boîte du mur arrière de l'ensemble U tile.
Si esta instalando una de estas bases con el sistema
de muros U tile, NO USE estas instrucciones. Use
únicamente las instrucciones encontradas dentro
de la caja de muro posterior de U tile.
