40
Puerto de
servicio
(2) Gire
(8) Apriete
Tapón de válvula
(1) Gire
(8) Apriete
(7) Gire para abrir
por completo la válvula
Válvula
de 3 vías
Dirección de flujo
del refrigerante
Unidad
interna
Válvula de 2 vías
(6) Abra 1/4 de vuelta
(7) Gire para abrir la válvula por completo
Tapón de la válvula
(1) Gire
(8) Apriete
Conecte a la
unidad externa
Núcleo de válvula
Tapón del puerto
de servicio
Aguja
Espiga
Posición
abierto
Conecte a la unidad interna

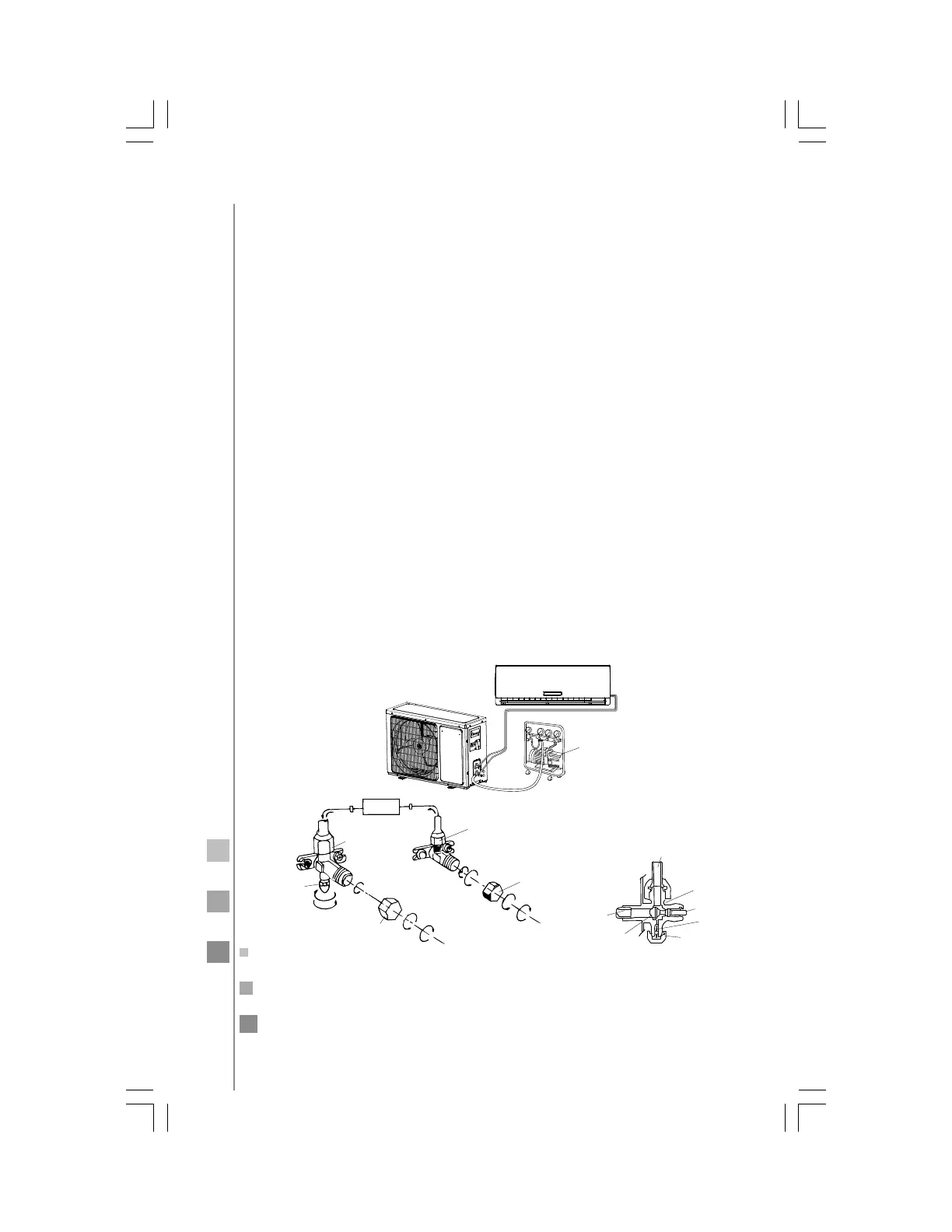

Bomba de vacío
Diagrama de la
válvula de 3 vías
purgue el aire del sistema
1. Desatornille y retire los tapones de las válvulas de 2 y 3 vías.
2. Desatornille y retire el tapón de la válvula de servicio.
3. Conecte la manguera flexible de la bomba de vacío a la válvula de
servicio.
4. Haga trabajar la bomba de vacío por unos 10 a 15 minutos hasta
alcanzar un vacío de 10 mmHg absolutos.
5. Con la bomba de vacío aún trabajando cierre la perilla de presión
baja del múltiple de la bomba de vacío. Después detenga la bom-
ba de vacío.
6. Abra la válvula de 2 vías 1/4 de vuelta, y ciérrela después de 10 se-
gundos. Revise la hermeticidad de todas las juntas usando jabón
líquido o un detector electrónico de fugas.
7. Gire los vástagos de las válvulas de 2 y 3 vías para cerrar por com-
pleto las válvulas. Desconecte la manguera flexible de la bomba
de vacío.
8. Reinstale y apriete todos los tapones de las válvulas.
El aire que contiene humedad y queda en el ciclo de refrigeración
puede causar una falla en el compresor
. Después de conectar las uni-
dades interna y externa, libere el aire y humedad del refrigerante
usando una bomba de vacío, como se describe a continuación.
Nota: Proteja el medio ambiente, no descargue el refrigerante di-
rectamente en el aire.
wifi ready (no incluido)
Para habilitar la función WiFi será necesario adquirir y conectar al
equipo el módulo USB. Llame a su proveedor de servicio autorizado.
