INBETRIEBNAHME DES WERKZEUGES
SCHMIERUNG
Mac Tools Pneumatic Öl
Zur routinemäßigen, externen Schmierung des
Schlagwerkes (am Hammergehäuse–Schmiernippel) Mac
Tools Pneumatic Öl verwenden.
Bei Zerlegung und Zusammenbau des Schlagwerkes Mac
Tools Pneumatic Öl verwenden.
Das Werkzeug stets mit einem Leitungsöler verwenden.
Es wird folgende Filter–Regler–Öler–Kombination
empfohlen:
USA Nr: C18–03–FKG0–28
Ingersoll–Rand Nr: C18–C3–FKG0
VORSICHT
Die nicht–metallische Oberfläche des Werkzeugs ist
keinesfalls mit Kunden–Identifikations–Merkmalen zu
versehen. Dies kann die Leistung des Werkzeuges
beeinträchtigen.

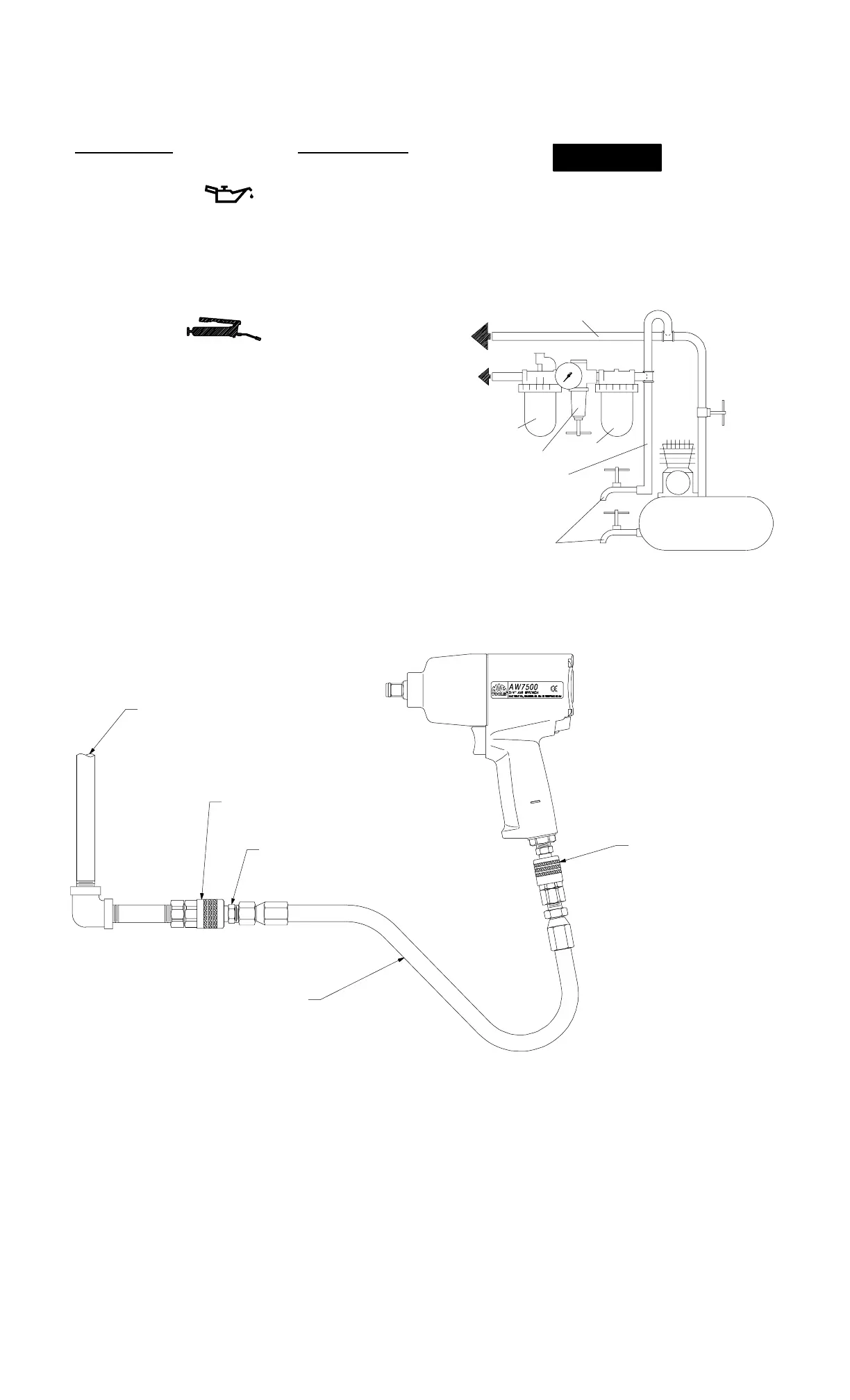

HAUPTROHRLEITUNG MIT DREIFACHEM
DURCHMESSER DES
LUFTEINLASSES
ZUM
DRUCKLUFT-
SYSTEM
ZUM
DRUCKLUFT-
WERKZEUG
ÖLER
REGLER
FILTER
NEBENROHRLEITUNG
MIT ZWEIFACHEM
DURCHMESSER DES
LUFTEINLASSES
REGELMÄSSIG
ABLASSEN
KOMPRESSOR
(Zeichn. TPD905–1)
(Zeichn. TPD1814)
LUFTZUFUHR (VOM KOMPRESSOR)
1/2” KOPPLER ODER GRÖSSER
AUSSENGWINDE
INNENGEWINDE
1/2” KOPPLER ODER
GRÖSSER
1/2” LUFTSCHLAUCH MIT
3/8” NPT ARMATUREN
