MAC TOOLS AW7500 - Mise en Service de Loutil

8

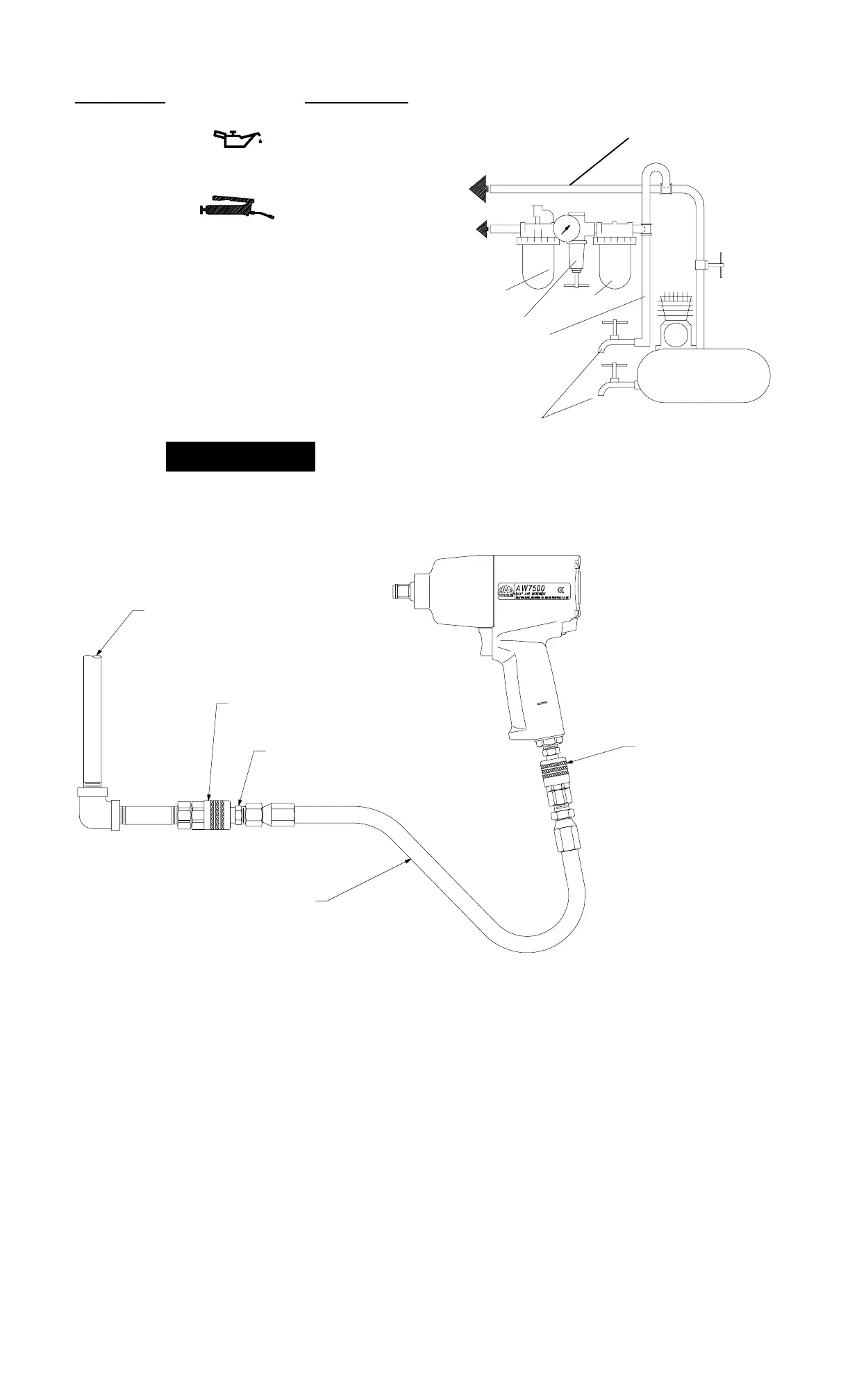

MISE EN SERVICE DE L’OUTIL
LUBRIFICATION
Mac Tools Pneumatic
Mac Tools Pneumatic pour une lubrification extérieure
normale du mécanisme de chocs par l’intermédiaire du
raccord de graissage du carter de marteau.
Mac Tools Pneumatic pour le démontage et l’assemblage
du mécanisme de chocs.
Utiliser toujours un lubrificateur avec ces outils. Nous
recommandons l’emploi du filtre–régulateur–lubrificateur
suivant:
É.U. – No. C18–03–FKG0–28
International – No. C18–C3–FKG0
AVERTISSEMENT
Ne pas marquer les codes d’identification client sur les
surfaces non métalliques de cet outil. De telles actions
pourraient affecter les performances de l’outil.
TUYAUTERIE PRINCIPALE AU
MOINS 3 FOIS LA DIMEN-
SION DE L’ADMISSION D’AIR
DE L’OUTIL
VERS LE
RÉSEAU D’AIR
COMPRIMÉ
VERS
L’OUTIL
PNEU-
MATIQUE
LUBRIFICATEUR
RÉGULATEUR
FILTRE
LIGNE SECONDAIRE AU
MOINS 2 FOIS LA DIMEN-
SION DE L’ADMISSION
D’AIR DE L’OUTIL
VIDANGER
RÉGULIÈREMENT
COMPRESSEUR
(Plan TPD905–1)
(Plan TPD1814)
ALIMENTATION D’AIR (DU COMPRESSEUR)
RACCORD 1/2” OU PLUS
MÂLE
FEMELLE
RACCORD 1/2”
OU PLUS
FLEXIBLE D’AIR COMPRIMÉ 1/2”
AVEC RACCORDS 3/8” NPT
