18
MESSA IN SERVIZIO DELL’ATTREZZO
LUBRIFICAZIONE
Mac Tools Pneumatic
Usare Mac Tools Pneumatic per lubrificazione esterna di
routine del meccanismo dell’attrezzo ad impulsi attraverso
l’ingrassatore posto sulla cassa del martello.
Usare Mac Tools Pneumatic quando si smonta e si monta
il meccanismo ad impulsi.
Con questi attrezzi usare sempre un lubrificatore di linea.
Si raccomanda l’uso del seguente gruppo
filtro–regolatore–lubrificatore:
per gli USA – Nr. C18–03–FKG0–28
per gli altri paesi – C18–C3–FKG0
ATTENZIONE
Non contrassegnare alcuna superficie non metallica su
questo attrezzo con i codici di identificazione del cliente.
Ciò potrebbe compromettere le prestazioni dell’attrezzo.

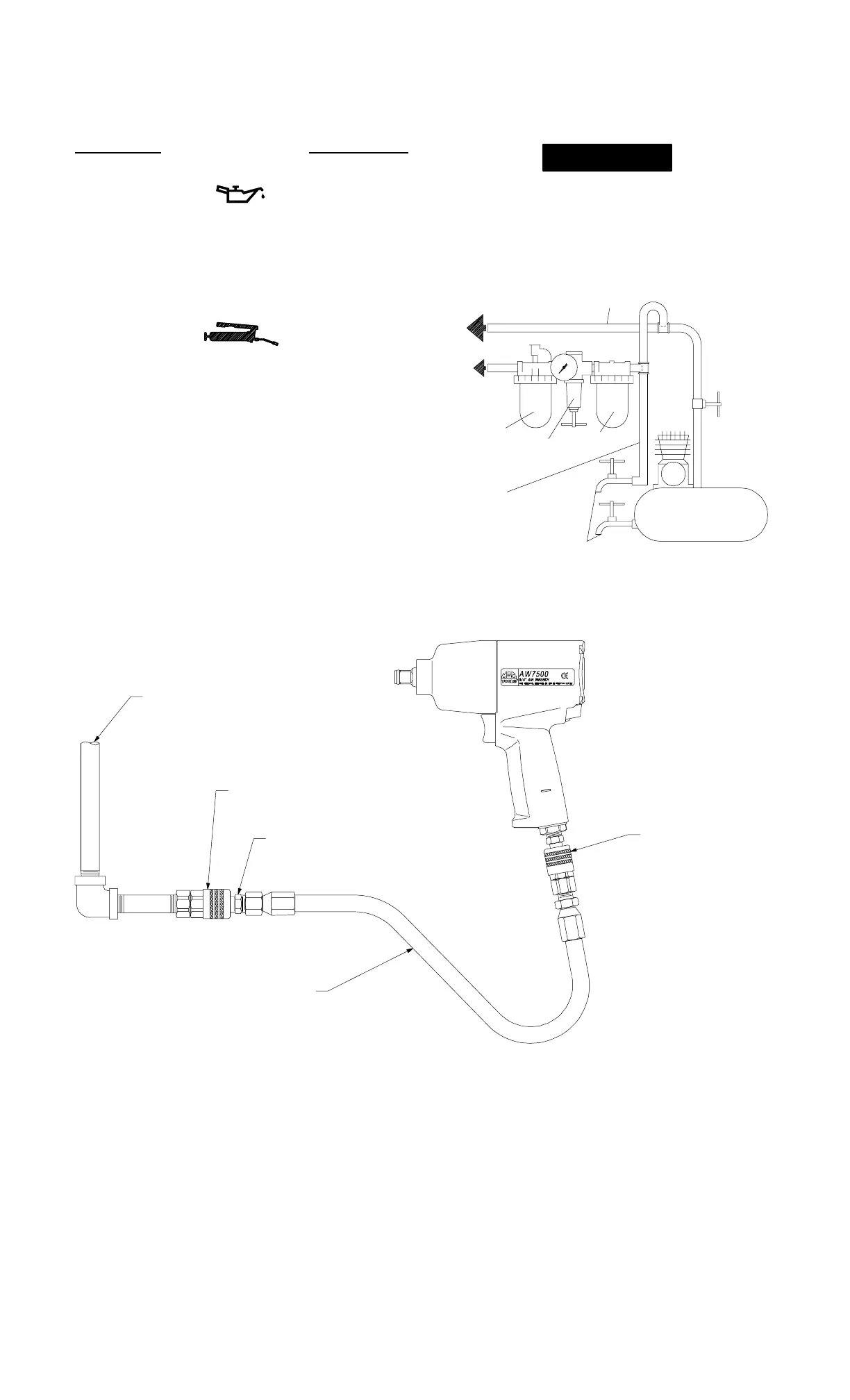

TUBAZIONE
PRINCIPALE, 3 VOLTE
LA DIMENSIONE
DELL’ENTRATA ARIA
DELL’UTENSILE
ALL’IMPIANTO
PNEUMATICO
ALL’UTENSILE
PNEUMATICO
LUBRIFICATORE
REGOLATORE
FILTRO
DIRAMAZIONE, 2 VOLTE
LA DIMENSIONE
DELL’ENTRATA ARIA
DELL’UTENSILE
SVUOTARE
REGOLARMENTE
COMPRESSORE
(il disegno TPD905–1)
(il disegno TPD1814)
ALIMENTAZIONE ARIA (DAL COMPRESSORE)
RACCORDO DI 1/2” O MAGGIORE
MASCHIO
FEMMINA
RACCORDO DI 1/2”
O MAGGIORE
FLESSIBILE ARIA DI 1/2”
CON ACCESSORI NPT
DI 3/8”
