MAC TOOLS AW7500 - Page 23

23
PARA PONER LA HERRAMIENTA EN SERVICIO
LUBRICACIÓN
Mac Tools Pneumatic
Utilice Mac Tools Pneumatic para lubricación externa
periódica del mecanismo impulsor a través del engrasador
de la carcasa de mazas.
Utilice Mac Tools Pneumatic al montar y desmontar el
mecanismo de impacto.
Utilice siempre un lubricante de aire comprimido con esta
herramienta. Recomendamos utilizar el siguiente
conjunto de filtro–lubricador–regulador:
Para EE.UU. – Nº C18–03–FKG0–28
Internacional – C18–C3–FKG0
PRECAUCIÓN
No marque ninguna superficie no metálica de esta
herramienta con los códigos de identificación del cliente.
Tal acción podría afectar al rendimiento de la
herramienta.

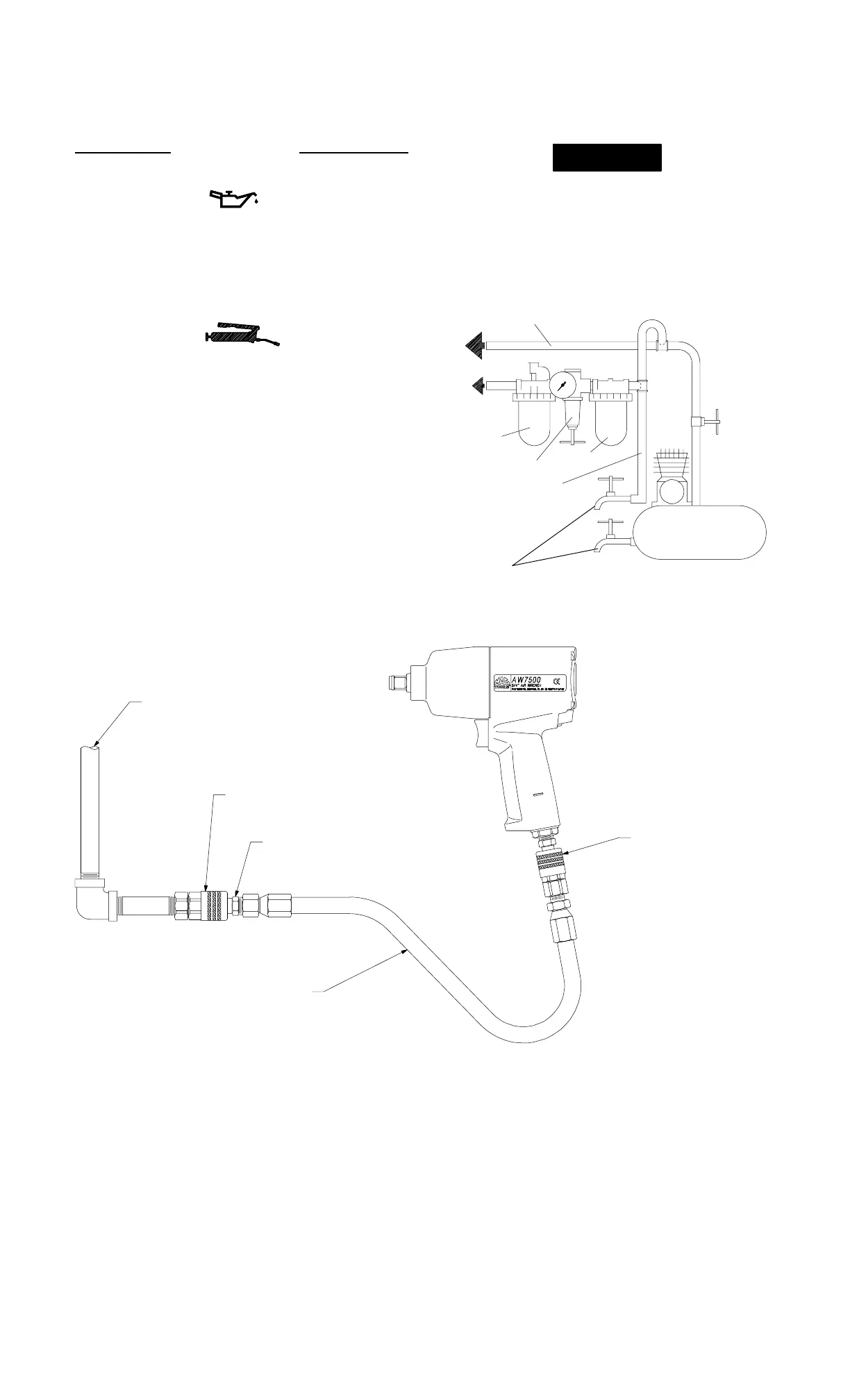

TUBERÍAS PRINCIPALES 3
VECES EL TAMAÑO DE
ENTRADA DE HERRAMIENTA
NEUMÁTICA
AL SISTEMA
NEUMÁTICO
A LA
HERRA–
MIENTA
NEUMÁTICA
LUBRICADOR
REGULADOR
FILTRO
TUBERÍA DE RAMAL
2 VECES EL TAMAÑO
DE ENTRADA DE
HERRAMIENTA
NEUMÁTICA
PURGAR
PERIÓDICAMENTE
COMPRESOR
(Esq. TPD905–1)
(Esq. TPD1814)
AIRE COMPRIMIDO
ACOPLAMIENTO DE 1/2
PULG. O MÁS GRANDE
MACHO
HEMBRA
ACOPLAMIENTO DE 1/2
PULG. O MÁS GRANDE
MANGUERA DE AIRE DE 1/2
PULG. CON RACORES DE
3/8 PULG. NPT
