28
INGEBRUIKNEMING VAN HET GEREEDSCHAP
DE SMERING
Mac Tools Pneumatic
Gebruik Mac Tools Pneumatic, voor routine uitwendige
smering van het slagmechanisme aan te brengen via de
Smeernippel op het Hamerhuis.
Gebruik Mac Tools Pneumatic wanneer het
slagmechanisme wordt gedemonteerd en gemonteerd.
Men moet bij deze gereedschappen steeds een in–lijn
aangesloten drukluchtsmeerinrichting gebruiken.
Wij bevelen u de volgende
Filter–Smeerinrichting–Regeleenheid aan:
Voor de USA – Nr. C18–03–FKG0–28
Voor Internationaal – C18–C3–FKG0
OPPASSEN
U mag geen enkel niet–metaal oppervlak van dit
gereedschap merken met een identificatiecode van de
klant. Dit kan de prestatie van het gereedschap
beinvloeden.

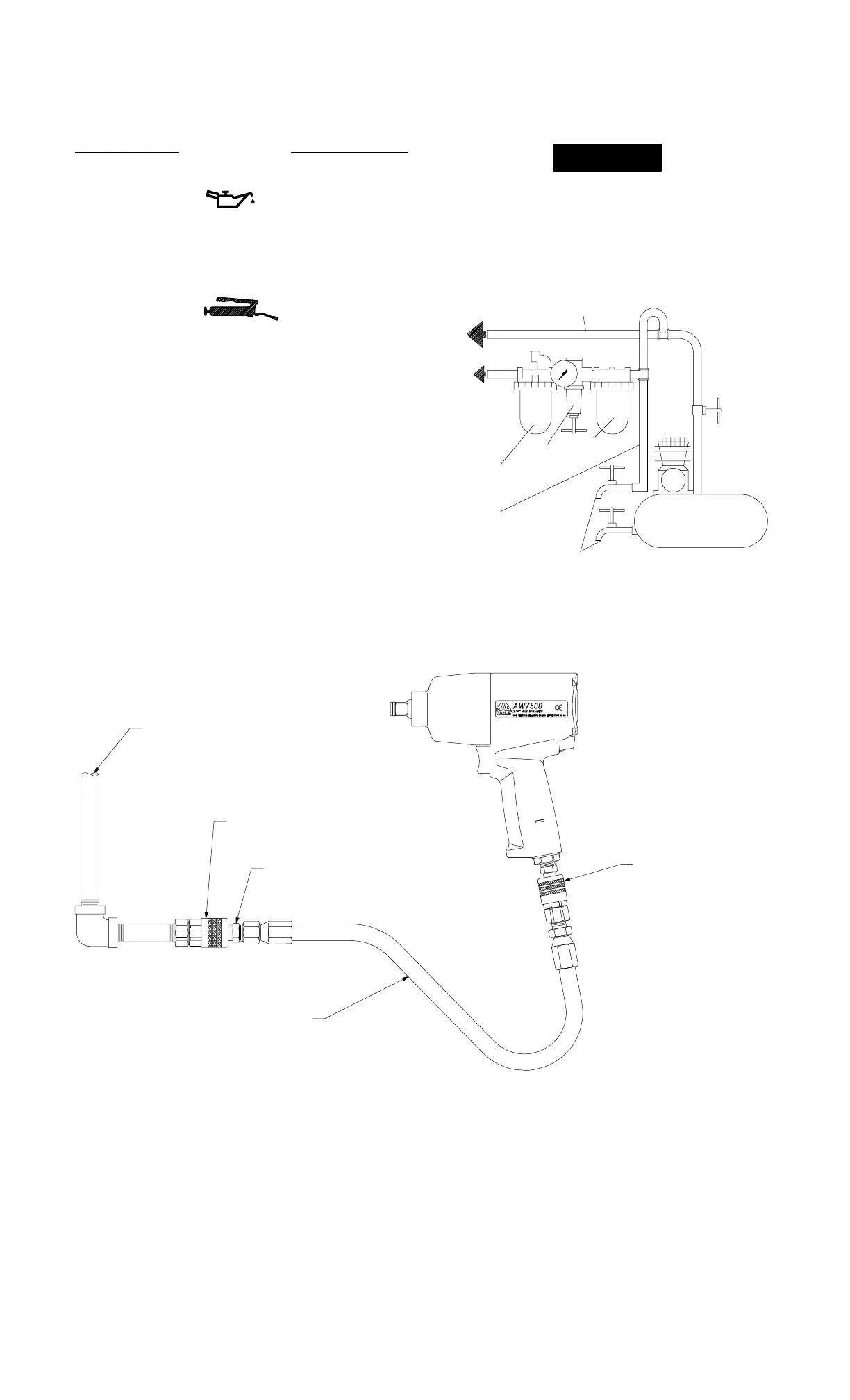

HOOFDLEIDINGEN
3 MAAL AFMETING
VAN INLAAT
VOOR DRUKLUCHT–
GEREEDSCHAP
NAAR
LUCHTSYSTEEM
NAAR
DRUKLUCHT–
GEREED–
SCHAP
SMEERINRICHTING
REGELAAR
FILTER
AFTAKKENDE
LEIDING
2 MAAL AFMETING
VAN INLAAT VOOR
DRUKLUCHT–
GEREEDSCHAP
REGELMATIG
AFTAPPEN
COMPRESSOR
(Tekening TPD905–1)
(Tekening 1814)
LUCHTTOEVOER (VAN COMPRESSOR)
1/2” KOPPELING OF GROTER
1/2” KOPPELING
OF GROTER
1/2” LUCHTSLANG MET
3/8” NPT FITTINGEN
UITWENDIGE DRAAD
INWENDIGE DRAAD
