IBRUGTAGNING AF VÆRKTØJET
SMØRING
Mac Tools Pneumatic
Mac Tools Pneumatic bør bruges til rutinemæssig
smøring af hammermekanismen via smøreanordningen i
hammerhuset.
Mac Tools Pneumatic bør bruges i forbindelse med
demontering og genmontering af hammermekanismen.
Der skal altid bruges luftledningssmøring til disse
værktøjer.
Vi anbefaler følgende filter–, smøreanordnings– og
reguleringsenhed:
I USA – nr. C18–03–FKG0–28
Internationalt – nr. C18–C3–FKG0
FORSIGTIG
Der må ikke sættes kundeidentifikationsmærker på de af
værktøjets overflader, der ikke er af metal. Dette kan
forringe værktøjets levetid.

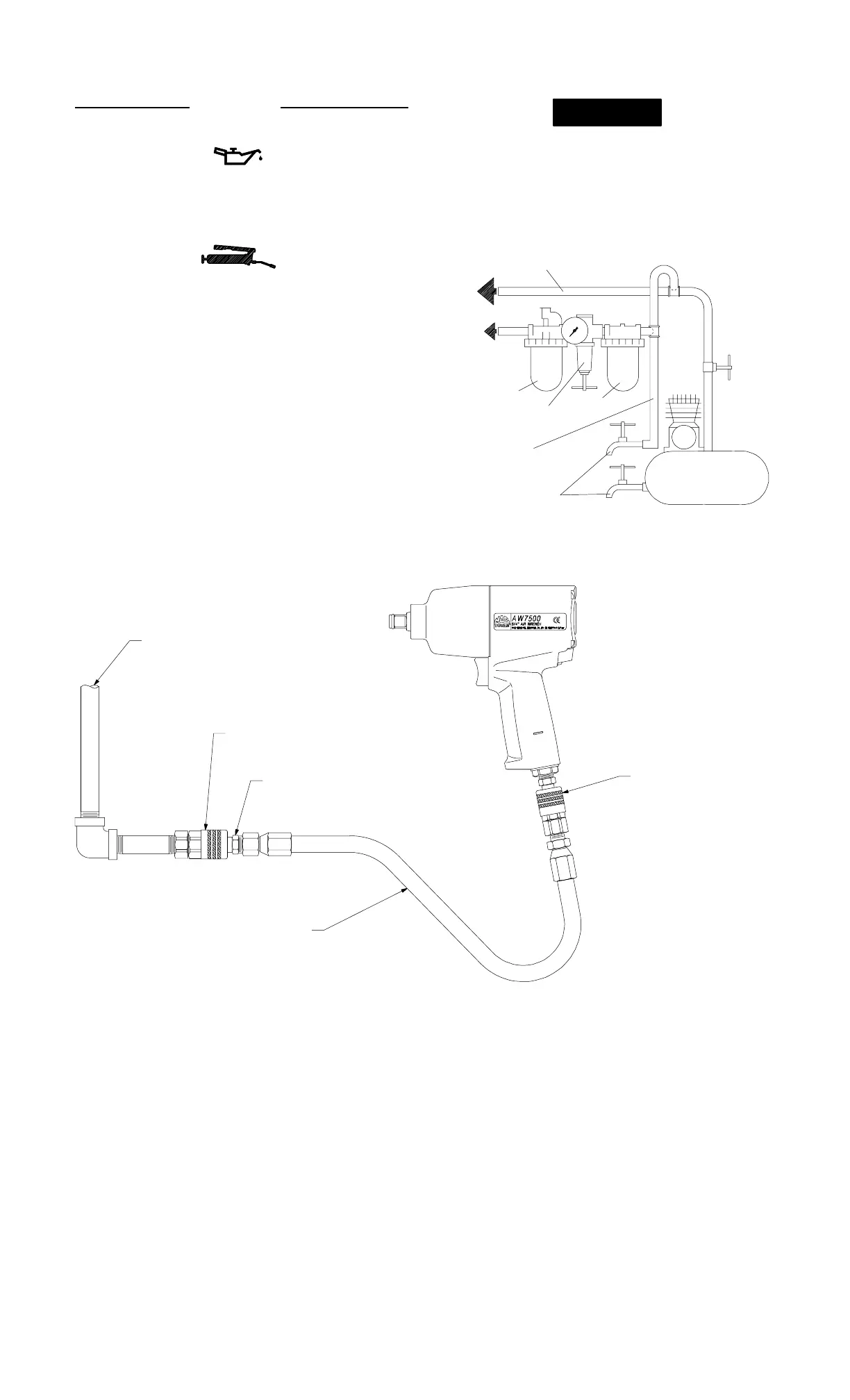

HOVEDRØR 3 GANGE
SÅ STORT SOM
VÆRKTØJETS
LUFTTILSLUTNING
TIL
LUFT–
SYSTEM
TIL
TRYKLUFT–
VÆRKTØJ
SMØREANORDNING
REGULATOR
FILTER
GRENRØR DOBBELT
SÅ STORT SOM
VÆRKTØJETS
LUFTTILSLUTNING
REGELMÆSSIG
DRÆNING
KOMPRESSOR
(Tegning TPD905–1)
(Tegning TPD1814)
LUFTTILFØRSEL (FRA KOMPRESSOR)
1/2” -KOBLING ELLER STØRRE
HAN
HUN
1/2” -LUFTSLANGETYKKELSE
MED 3/8” NPT -BESLAG
1/2” -KOBLING ELLER
STØRRE
