INNAN VERKTYGET ANVÄNDS
SMÖRJNING
Mac Tools Pneumatic
Använd Mac Tools Pneumatic för daglig smörjning av
slagmekanismen via smörjnippeln på hammarhuset.
Använd Mac Tools Pneumatic vid demontering och
montering av slagmekanismen.
Använd alltid tryckluftssmörjare med dessa verktyg.
Vi rekommenderar följande enhet som
filtersmörjarregulator:
I USA: nr. C18–03–FKG0–28
Internationellt: nr. C18–C3–FKG0
OBS!
Inga av detta verktygs icke–metalliska ytor får märkas
med kundens identifieringskod. Detta kan medföra att
verktygets funktion påverkas.

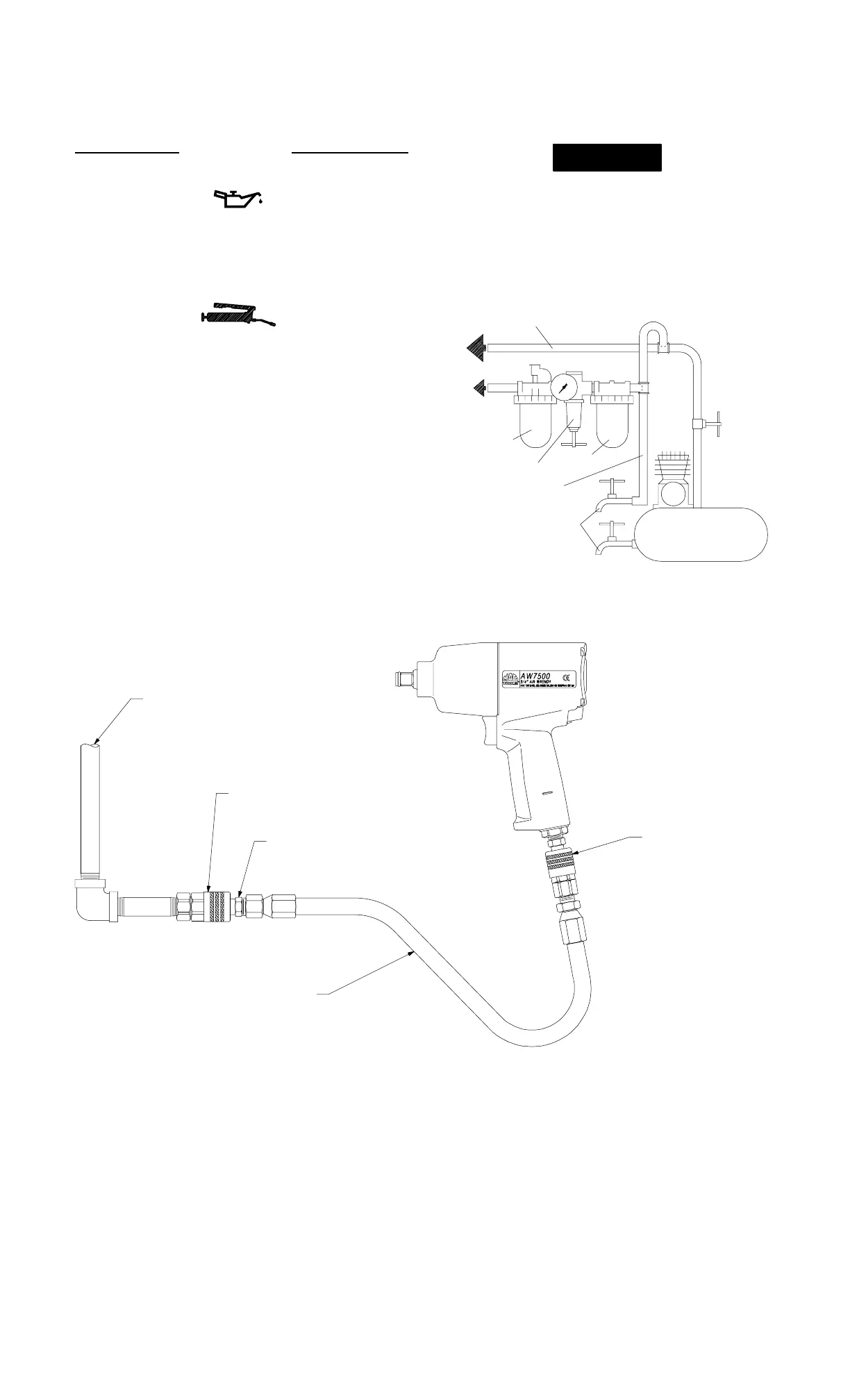

MATARLEDNINGAR, TRE
GÅNGER SÅ STORA SOM
LUFTVERKTYGETS IN-
TAG
TILL
LUFT
SYSTEMET
TILL
LUFT
VERKTYGET
SMÖRJARE
REGULATOR
FILTER
FÖRGRENINGAR,
DUBBELT SÅ STORA SOM
LUFTVERKTYGETS INTAG
TÖM REGELBUNDET
KOMPRESSOR
(Bild. TPD905–1)
(Bild. TPD1814)
LUFTLEDNING (FRÅN KOMPRESSOR)
KOPPLING, 1/2” ELLER STÖRRE
HANE
HONA
KOPPLING, 1/2”
ELLER STÖRRE.
LUFTSLANG 1/2”
MED 3/8” NPT–KOPPLING
