TYÖKALUN KÄYTTÖÖNOTTO
VOITELU
Mac Tools Pneumatic
Mac Tools Pneumatic on tarkoitettu iskumekanismin
ulkopuoliseen voiteluun työkalun rungossa olevan
voitelunipan kautta.
Käytä iskumekanismin purkamiseen ja kokoamiseen Mac
Tools Pneumatic–tuotteita.
Käytä aina paineilmavoitelua työkalujen yhteydessä.
Suosittelemme seuraavaa suodatin–voitelu–paineensäätö
–yhdistelmälaitetta:
Käytössä Amerikan Yhdysvalloissa –
nro. C18–03–FKG0–28
Kansainvälisessä käytössä – nro. C18–C3–FKG0
VAROITUS
Älä tee mihinkään tämän työkalun epämetallisista
materiaaleista valmistettuun pintaan merkintöjä (esim.
syövytetyt tai kaiverretut asiakastunnukset). Tällaisilla
merkinnöillä saattaa olla vaikutus työkalun
suoritusarvoihin.

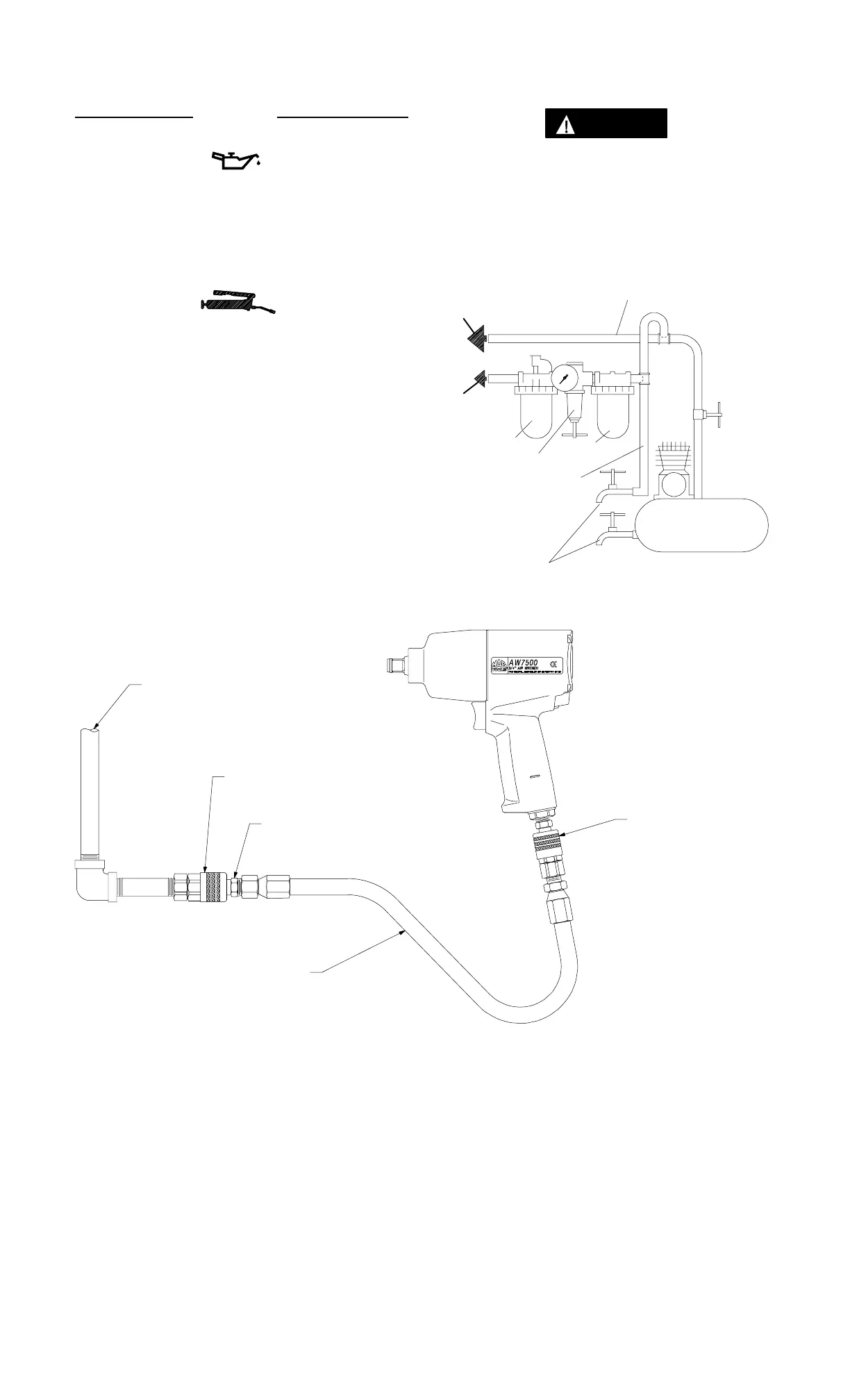

PAINEILMAN HAARALINJA
LÄPIMITALTAAN KAKSI KER-
TAA PAINEILMATYÖKALUN
LIITINAUKON KOKOINEN
PÄÄPAINEILMALINJA LÄPIMITALTAAN
KOLME KERTAA PAINEILMATYÖKALUN
LIITINAUKON KOKOINEN
PAINEILMAJÄRJESTELMÄÄN
VOITELUYKSIKKÖ
PAINEENSÄÄDIN
SUODATIN
TYHJENNÄ
SÄÄNNÖLLISESTI
KOMPRESSORI
(Kuva TPD905–1)
PAINEILMA–
TYÖKALUUN
(Kuva TPD1814)
ILMANSYÖTTÖ (KOMPRESSORISTA)
1/2” –LIITIN TAI SUUREMPI
UROS
NAARAS
1/2” –LIITIN TAI SUUREMPI
1/2” NPT–KIINNITTIMILLÄ
VARUSTETTU 3/8”–ILMALETKU
