COLOCAÇÃO DA FERRAMENTA EM SERVIÇO
LUBRIFICAÇÃO
Mac Tools Pneumatic
Mac Tools Pneumatic para lubrificação externa rotineira
do mecanismo de percussão através do Copo de Massa da
Caixa do Martelo.
Mac Tools Pneumatic ao desmontar e montar o
mecanismo de percussão.
Utilize sempre um lubrificador de linha de ar com estas
ferramentas. Recomendamos a seguinte Unidade
Filtro–Lubrificador–Regulador:
Para EUA – Nº. C18–03–FKG0–28
Para Internacional – Nº. C18–C3–FKG0
CUIDADO
Não marque nenhuma superfície não metálica desta
ferramenta com códigos de identificação do cliente. Isto
poderia afectar o desempenho da ferramenta.
LINHAS PRINCIPAIS – 3 VEZES
A DIMENSÃO DA ADMISSÃO DA
FERRAMENTA PNEUMÁTICA
PARA O
SISTEMA
DE AR
PARA A
FERRAMENTA
PNEUMÁTICA
LUBRIFICADOR
REGULADOR
FILTRO
LINHA SECUNDÁRIA –
2 VEZES A DIMENSÃO
DA ADMISSÃO DA
FERRAMENTA
PNEUMÁTICA
DRENAR
REGULARMENTE
COMPRESSOR

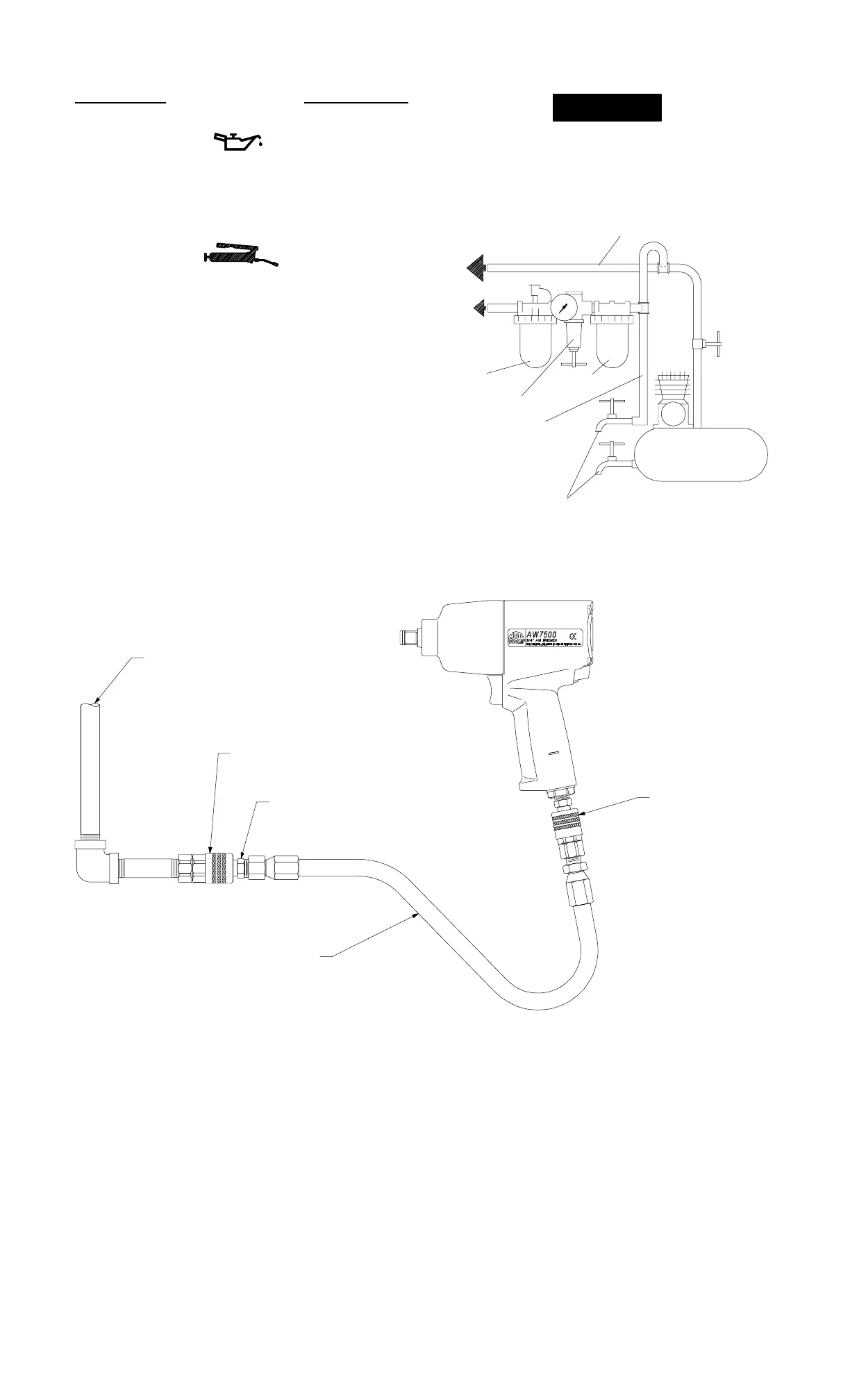

(Des. TPD905–1)
(Des. TPD1814)
ALIMENTAÇÃO DE AR (DO COMPRESSOR)
ACOPLAMENTO DE 1/2 POL.
OU MAIOR
MACHO
FÊMEA
ACOPLAMENTO DE
1/2 POL. OU MAIOR
MANGUEIRA DE AR DE 1/2
POL. COM ACESSÓRIOS
NPT DE 3/8 POL
