MAC3 HydroControllerHCW-MM Standard - Operation and Usage - HC Standard; HC Standard Floatswitch Input

Istruzioni-HCMMMTTT-24082018 (Cod.620100011 Rev.7) ItaEng_pool.doc
15

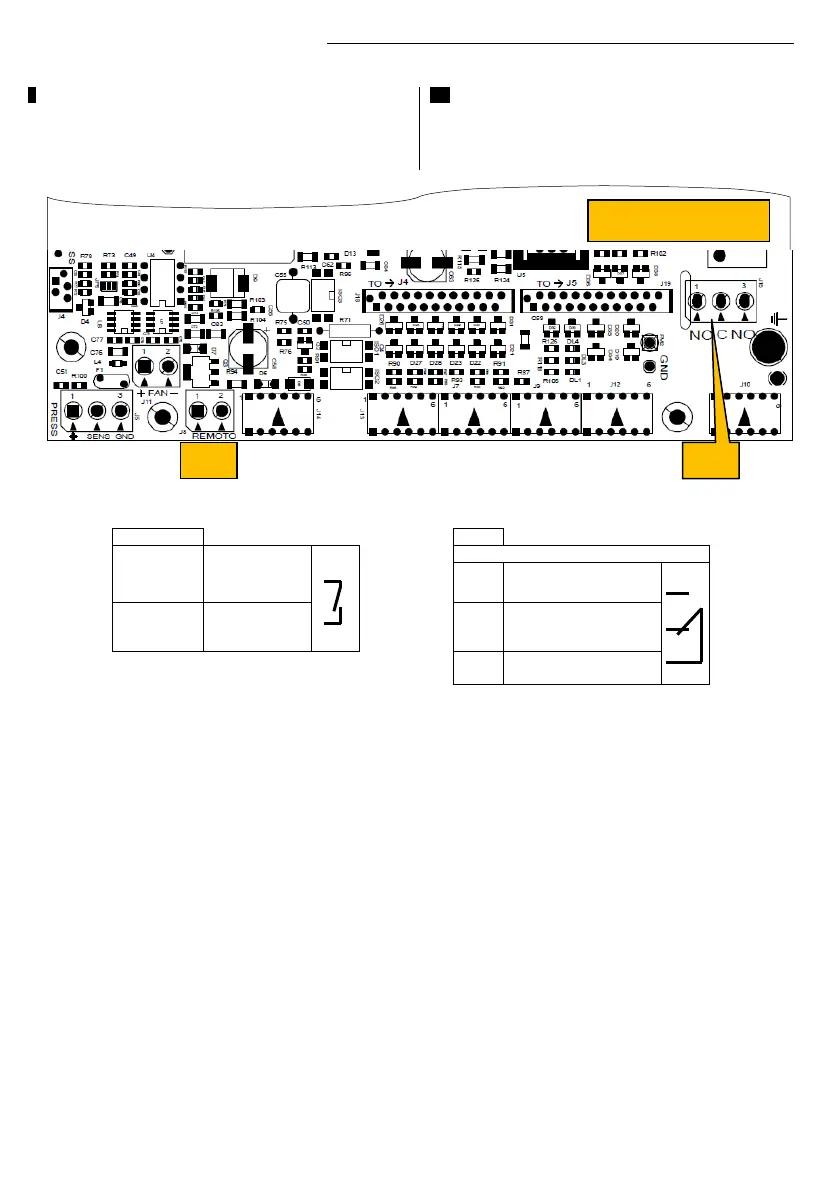

4.2 HC Standard MM-MT-TT(5.5hp)
I La versione standard dei modelli HC è fornita di:
 ingresso ON/OFF per accendere o spengere la pompa
tramite galleggiante di minima
 relè configurabile a contatto pulito da utilizzare come
segnalazione di allarmi, di marcia della pompa.
EN The standard version of HC models is equipped with:
 Input for external floatswitch
 Configurable relay that can be used as warning signal,
pump running.
J8
R1
REMOTO
Galleggiante
Floatswitch.
Max 5A 250Vac - Max 5A 30 Vdc
NO
R1 Config.NO
Config. R1 NO
REMOTO
Galleggiante
Floatswitch.
NC
R1 Config. NC
Config. R1 NC
C
R1 Config. C
Config. R1 C
R1
J8
SCHEDA MADRE
MOTHER BOARD
