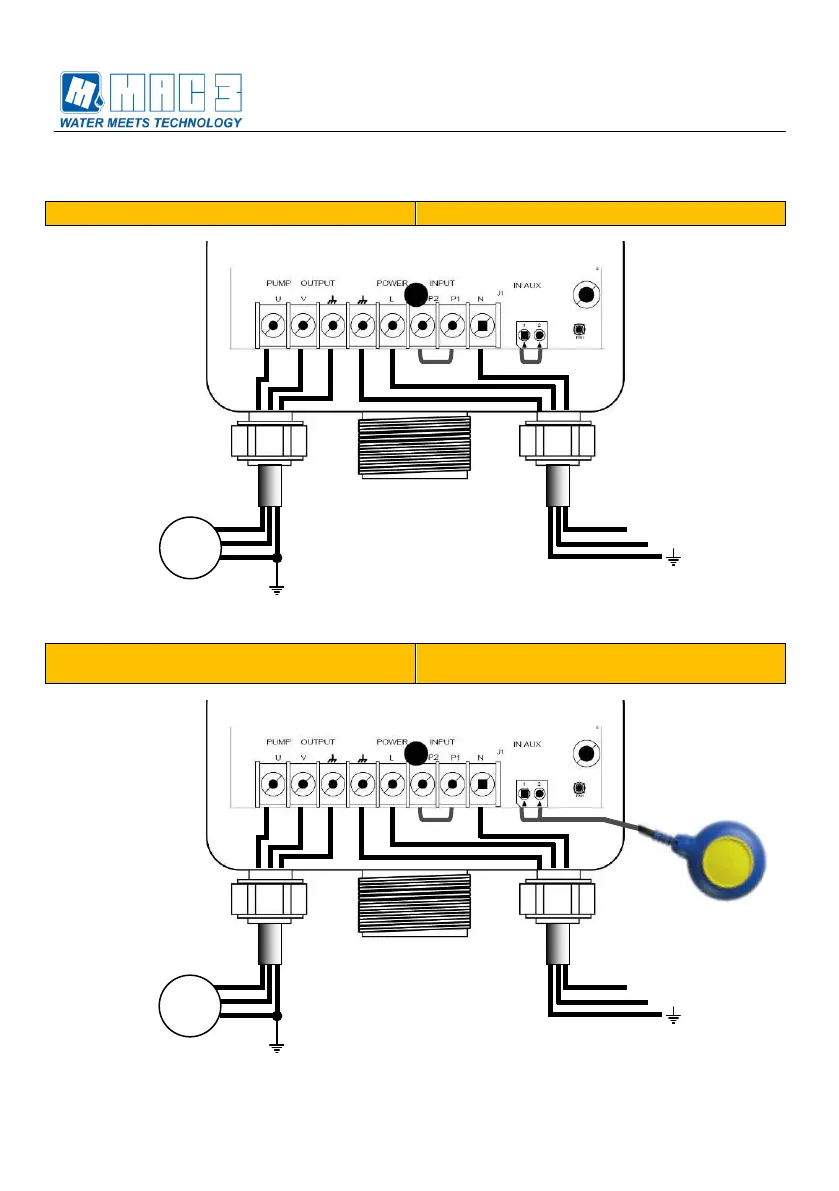

Di seguito alcuni esempi di collegamento:
Some examples of connection:
Collegamento standard versione 230Vac
Standard connection 230Vac version
Collegamento con galleggiante di minima
versione 230Vac
Connection with float switch
230Vac version
L
N
GND
230 V~
50/60hz
L
N
GND
U
V
M
1~
L
N
GND
230 V~
50/60hz
L
N
GND
U
V
M
1~
J5
J5
