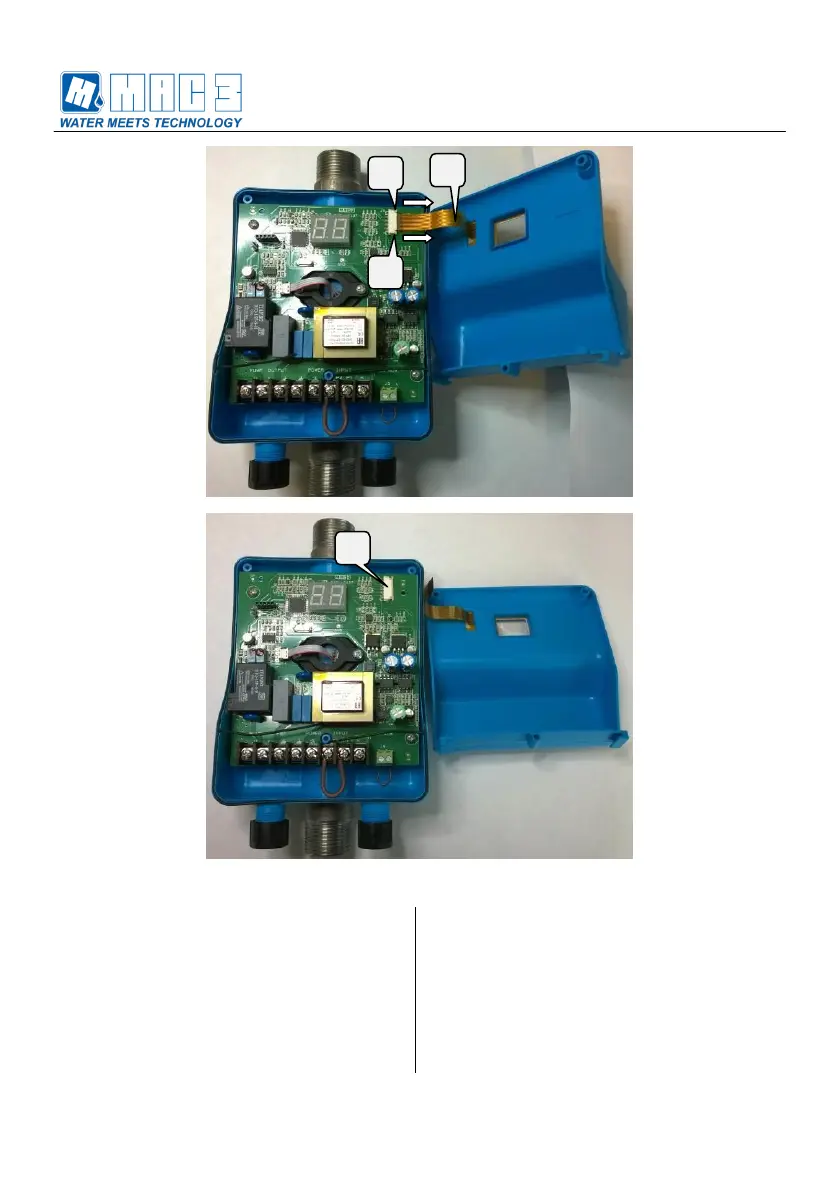

6. Sganciare il connettore del sensore di
pressione (9) (Figura 6).
7. Svitare le viti (10) e (11) della scheda
(Figura 6).
8. Dopo aver tolto le viti di fissaggio è
possibile rimuovere la scheda guasta per
la sostituzione (Figura 7) e seguire in
maniera inversa le operazioni di montaggio
sopra descritte per la nuova scheda.
6. Unclip the connector of the pressure
sensor (9) (Figura 6).
7. Unscrew the screw (10) and (11) of the
electronic board (Figura 6).
8. After removing the screws is possible to
remove the electronic board for the
replacement (Figura 7) and follow in reverse
mode the assembly operations described
above for the new board.
