Madas MTC10 - Dati Tecnici; Messa in Funzione del Dispositivo

ES FR EN
IT
4
Madas Technical Manual - 9|9.4 - REV. 0 of 8
th
Feb 2019MTC10
1
2
3
5
4
7
6
13
rete
testa di
combusone
scarico in aria libera
interno centrale termica
teoia esterna
8
9
Power
12
11
10

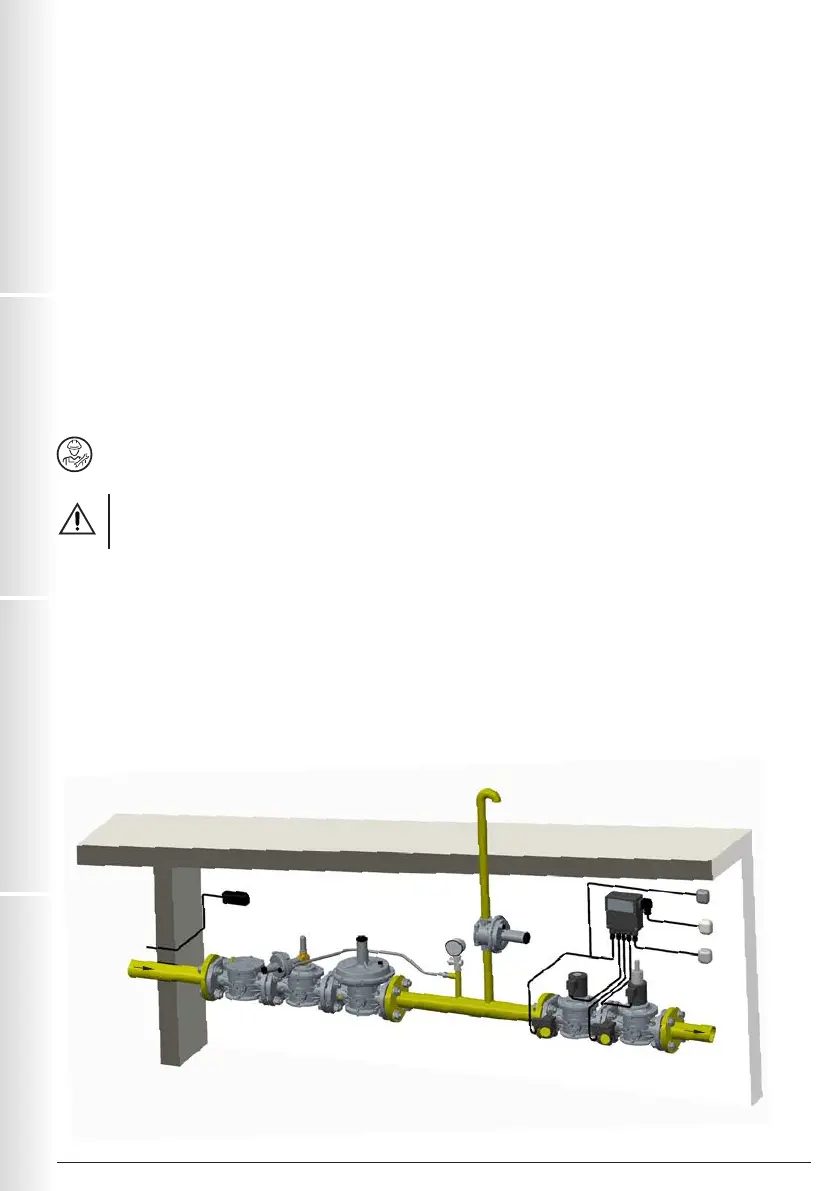

3.2  ESEMPIO GENERICO DI INSTALLAZIONE
(Rampa Bruciatore)
1. Filtro gas FM
2. Valvola di blocco OPSO serie MVB/1 MAX
3. Regolatore di pressione RG/2MC
4. Pressostato di minima pressione
5. Elettrovalvola automatica EVPC/NC ad apertura rapida
6. Pressostato di massima pressione
7. Elettrovalvola automatica EVPCS/NC ad apertura lenta
8. Reset esterno
9. Burner control
10. Dispositivo controllo tenuta MTC10
11. Valvola di sfioro MVS/1
12. Manometro e relativo pulsante
13. Gas detector
2.0  DATI TECNICI
• Temperatura ambiente : -20 ÷ +60 °C
• Tensioni di alimentazione : 110 V/50-60 Hz - 230 V/50-60 Hz*
• Tolleranza su tensione di alimentazione : -15% ... +10%
• Cablaggio elettrico : pressacavo PG9
• Potenza assorbita : 3.2 VA (solo del dispositivo)
• Uscita per esercizio : 2 A
• Uscita per guasto : 1 A
• Fusibile : 6.3 A ritardato
• Ciclo di test : circa 60 s
• Grado di protezione : IP65
• In conformità a : EN 1643:2000
Direttiva EMC 2014/30/UE - Direttiva LVD 2014/35/UE
* Solo monofase, l’apparecchio non funziona se alimentato con tensione trifase.
3.0  MESSA IN FUNZIONE DEL DISPOSITIVO
3.1  OPERAZIONI PRELIMINARI ALL’INSTALLAZIONE
• Prima della messa in servizio verificare che tutte le indicazioni presenti in targhetta siano rispettate;
• Scollegare l’alimentazione prima di procedere al cablaggio;
• Prevedere una protezione da urti o contatti accidentali nel caso il dispositivo sia accessibile a personale non qualificato.
3.3  INSTALLAZIONE IN LUOGHI A RISCHIO DI ESPLOSIONE (DIRETTIVA 2014/34/UE)
Il dispositivo non è idoneo per l’utilizzo in luoghi a rischio di esplosione.
