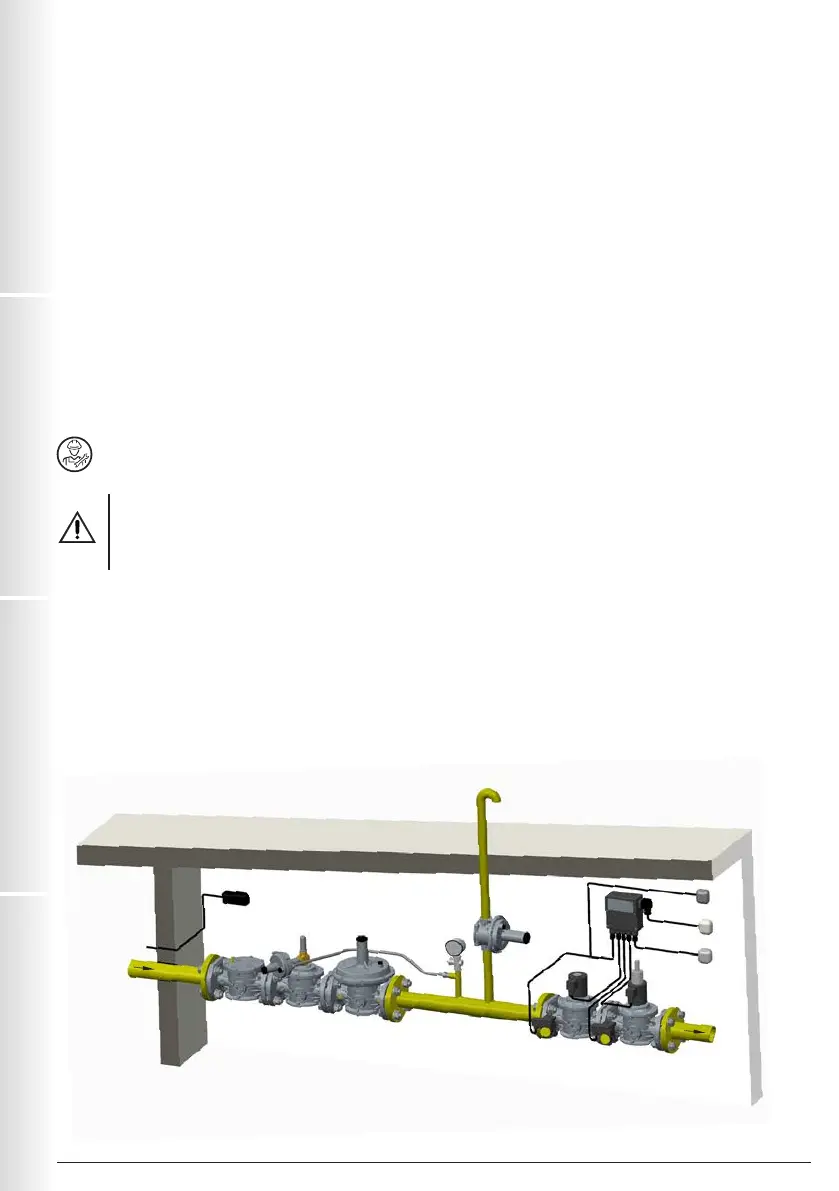

3.2  EXEMPLE GÉNÉRAL D’INSTALLATION
(Rampe Brûleur)
1. Filtre à gaz FM
2. Vanne de fermeture OPSO série MVB/1 MAX
3. Régulateur de pression RG/2MC
4. Pressostat de pression minimum
5. Électrovanne automatique EVPC/NF à ouverture rapide
6. Pressostat de pression maximum
7. Électrovanne automatique EVPCS/NF à ouverture lente
8. Reset externe
9. Burner control
10. Dispositif de contrôle de l’étanchéité MTC10
11. Vanne d’évacuation MVS/1
12. Manomètre et son bouton
13. Détecteur de gaz
2.0  DONNÉES TECHNIQUES
• Température ambiante : -20 ÷ +60 °C
• Tension d'alimentation : 110 V/50-60 Hz - 230 V/50-60 Hz*
• Tolérance de la tension d'alimentation : -15 % ... +10 %
• Câblage électrique : serre-câble PG9
• Puissance absorbée : 3.2 VA (uniquement du dispositif)
• Sortie pour exercice : 2 A
• Sortie pour panne : 1 A
• Fusible : 6.3 A retardé
• Cycle de test : environ 60 s
• Indice de protection : IP65
• Conforme à: : EN 1643:2000
Directive EMC 2014/30/UE - Directive LVD 2014/35/UE
* Seulement monophasée, l'appareil ne fonctionne pas s’il est alimenté avec une tension triphasée.
3.0  MISE EN FONCTION DU DISPOSITIF
3.1  OPÉRATIONS PRÉALABLES À L'INSTALLATION
• Avant la mise en service, veiller à ce que toutes les indications présentes sur la plaque soient respectées.
• Couper l’alimentation avant de procéder au câblage.
• Si le dispositif est accessible à un personnel non qualifié, il faut prévoir une protection contre les chocs ou les contacts
accidentels.
3.3  INSTALLATION DANS DES LIEUX À RISQUE D’EXPLOSION (DIRECTIVE 2014/34/UE)
Le dispositif n’est pas indiqué pour être utilisé dans des endroits exposés au risque d’explosion.
