43
Madas Technical Manual - 9|9.4 - REV. 0 of 8
th
Feb 2019 MTC10
1
2
3
5
4
7
6
13
red
cabeza de
combusón
descarga al aire libre
interior de la central térmica
techo exterior
8
9
Alimentación
12
11
10

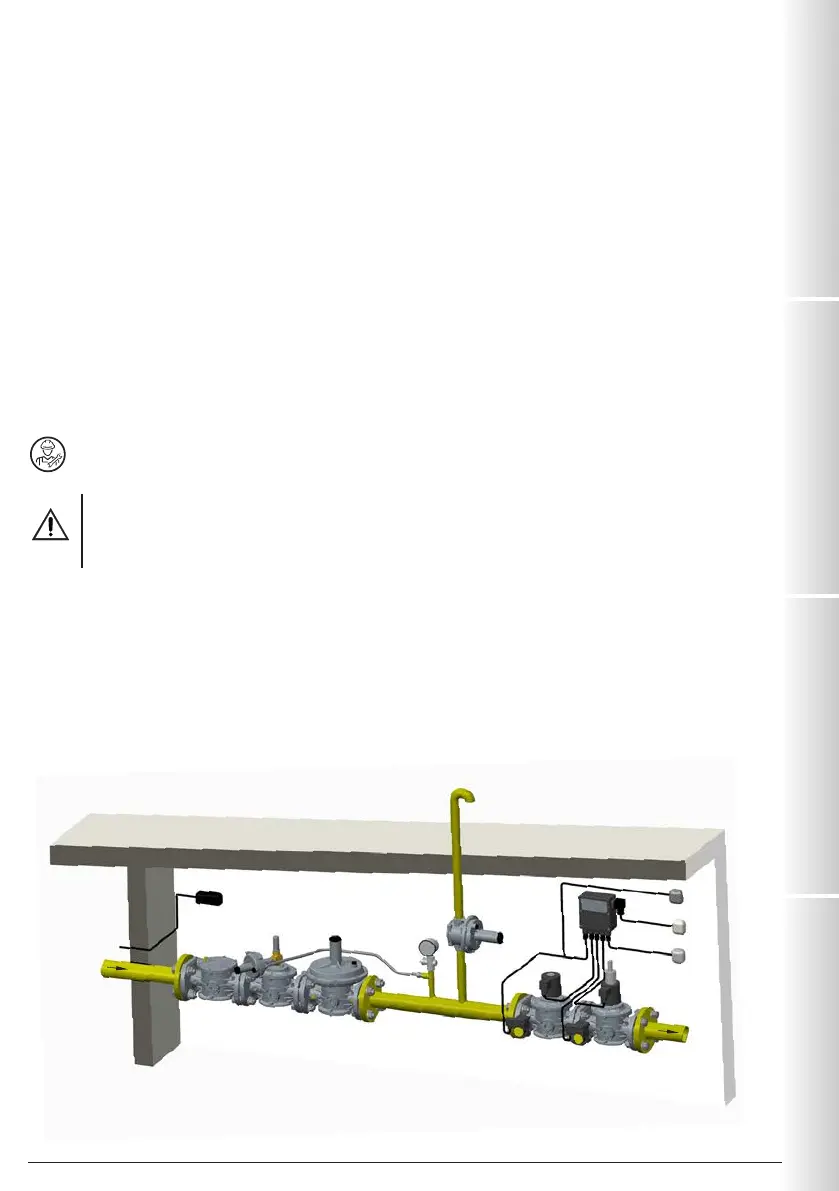

3.2  EJEMPLO GENÉRICO DE INSTALACIÓN
(Rampa de quemador)
1. Filtro de gas FM
2. Válvula de seguridad por máxima OPSO serie MVB/1 MAX
3. Regulador de presión RG/2MC
4. Presostato de mínima presión
5. Electroválvula automática EVPC/NC de apertura rápida
6. Presostato de máxima presión
7. Electroválvula automática EVPCS/NC de apertura lenta
8. Reset externo
9. Control del quemador
10. Dispositivo de control de estanqueidad
MTC10
11. Válvula de alivio MVS/1
12. Manómetro y botón correspondiente
13. Detección de gas
2.0  DATOS TÉCNICOS
• Temperatura ambiente : -20 ÷ +60°C
• Tensión de alimentación : 110 V/50-60 Hz - 230 V/50-60 Hz*
• Tolerancia de tensión de alimentación -15% ... +10%
• Cableado eléctrico : prensaestopas PG9
• Potencia absorbida : 3.2 VA (solo del dispositivo)
• Salida para funcionamiento : 2 A
• Salida para avería : 1 A
• Fusible : 6,3 A retardado
• Ciclo de test : alrededor de 60 s
• Grado de protección : IP65
• De conformidad con : EN 1643:2000
Directiva EMC 2014/30/UE - Directiva LVD 2014/35/UE
* Únicamente monofásica, el aparato no funciona si se alimenta con tensión trifásica.
3.0  PUESTA EN FUNCIONAMIENTO DEL DISPOSITIVO
3.1  OPERACIONES ANTES DE LA INSTALACIÓN
• Antes de la puesta en servicio, compruebe que se respeten todas las indicaciones presentes en la placa;
• Antes de realizar el cableado, hay que desconectar la alimentación;
• Disponga de una protección contra golpes o contactos accidentales si el aparato está accesible a personal no
cualificado.
3.3  INSTALACIÓN EN LUGARES CON RIESGO DE EXPLOSIÓN (DIRECTIVA 2014/34/UE)
El dispositivo no es idóneo para el uso en lugares con riesgo de explosión.
