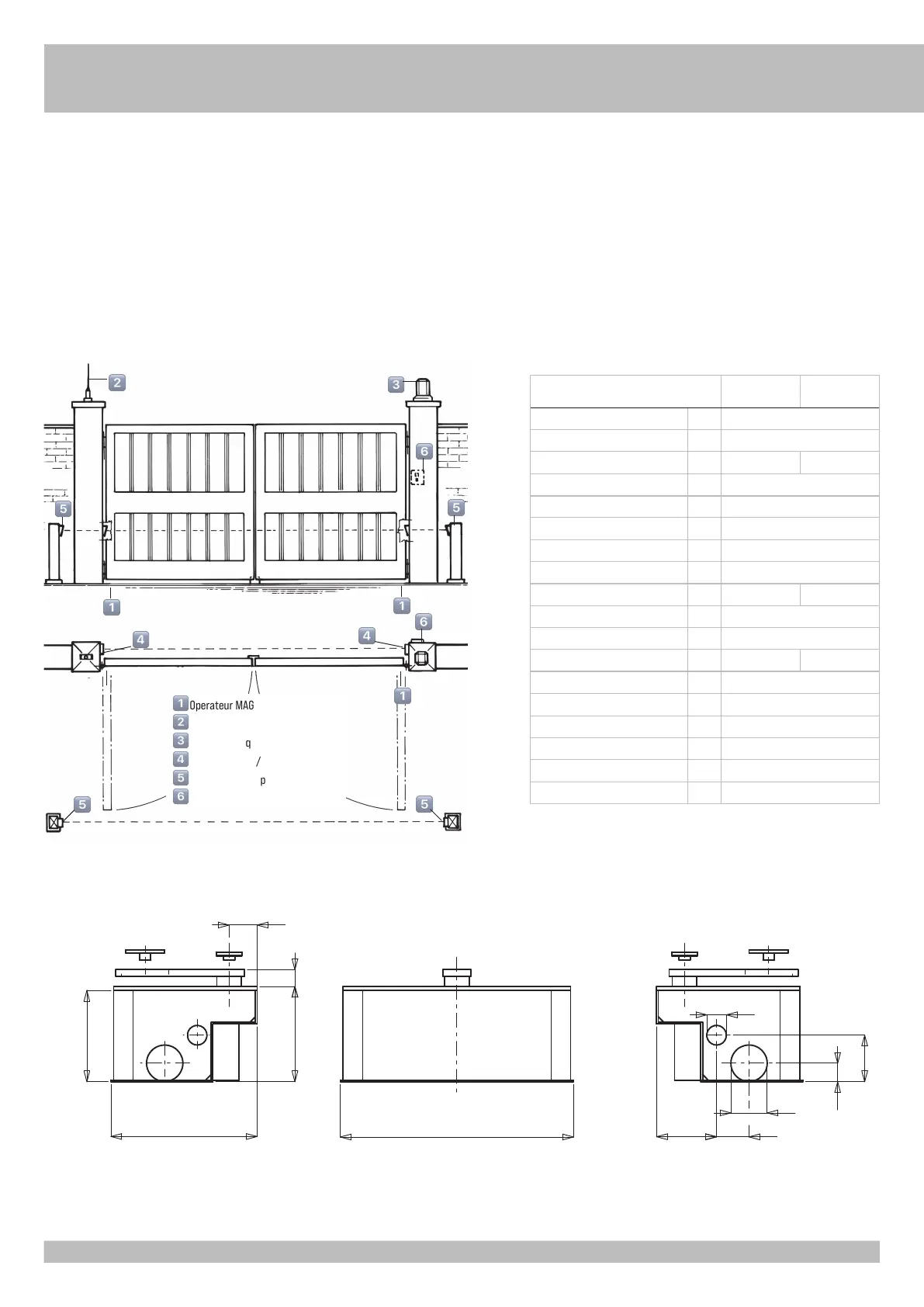

SCHÉMA DÉTAILLÉ DE L’INSTALLATION
CARACTERISTIQUES TECHNIQUES
MAGIC est un operateur réversible équipé d’un embrayage pour regler la force du moteur et
sus réversibilité.
Il est également équipé d’un fin de course mécanique, d’un levier et d’un couvercle de passage.
Il est livré avec une compacte boîtier en acier afin de faciliter son enterrement (41x25, h17 cm).
MAGIC porte le vantail du portail et il est possible d’enlever le moteur sans avoir à ôter le vantail.
MAGIC est réversible et ne nécessite donc pas de déblocage.
MAGIC peut actionner aisément des grilles et des portails pesant jusqu’à 350 kg avec des
vantaux d’une longueur allant jusqu’à 2,5 m avec un temps d’ouverture de 20 secondes dans
la version 105° et un temps d’ouverture de 40 secondes dans la version 180° (conformément
aux normes)
MAGIC, dans sa version 105° (fig. 3) est équipé d’un variateur de vitesse du vantail, tant en
ouverture qu’en fermeture (ouverture lente au début puis rapide, fermeture rapide au début
puis lente à l’arrivé en butée).
MAGIC, dans la version 180° (Fig. 4) permet l’ouverture du vantail jusqu’à 180° si l’arbre en
sortie de moteur se trouve dans l’axe des gonds du vantail. Si l’arbre en sortie de moteur se
trouve décalé de 4,5 cm alors permet l’ouverture du vantail jusqu’à 150°.
Mesures en mm
2
1
416 107
58
Ø35
Ø65
261
30
170
83
33
CARACTERISTIQUES
TECHNIQUES
MAGIC 105° MAGIC 180°
Longueur maxi du battant m 2,5
Poids maxi du portail kg 350
Temps moyen d’ouverture s 20 40
Couple maxi Nm 250
Alimentation et frequence 230V~ 50/60Hz
Puissance moteur W 190
Absorption A 0,8
Condensateur µF 6,3
Cycles normatifs n° 18 - 20s/2s 9 - 40s/2s
Cycles conseillés par jour n° 80
Service % 50
Cycles consécutifs garantis n° 33/20s 16/40s
Type d’huile STAROIL OMALA S2G 100
Poids du moteur kg 21
Bruit db <70
Volume m
3
0,020
Temperature de travail °C -10 ÷ +55
Indìce de protection IP 677
Operateur MAGIC
Antenne radio
Signal electrique
Photocellules p/protection externe
Photocellules p/protection interne
Selecteur
