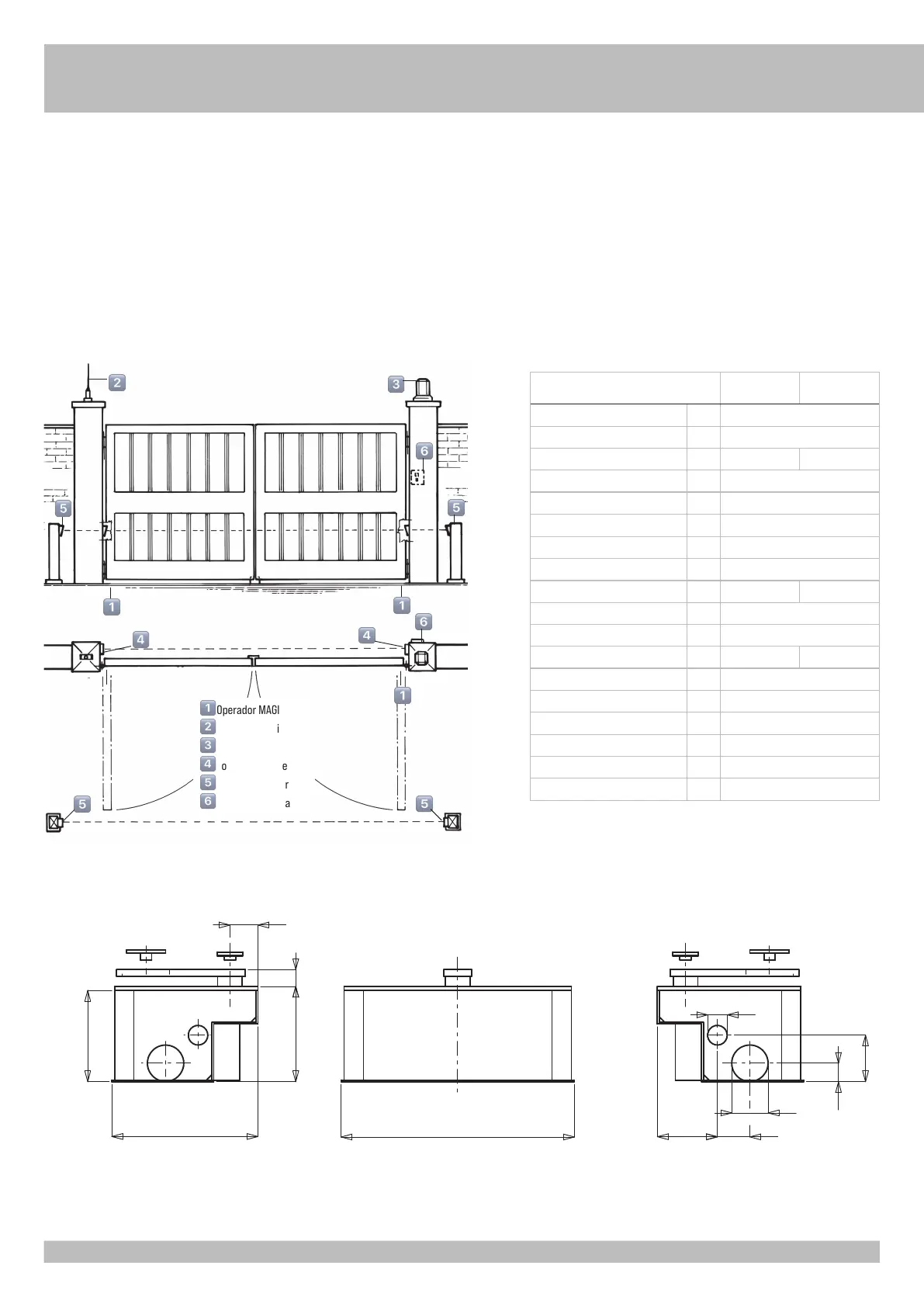

DISPOSICIÒN DE LA INSTALACIÒN
CARACTERÍSTICAS TÉCNICAS
MAGIC es un motorreductor reversible dotado de embrague mecánico en bronce y engranajes
en baño de aceite que garantiza al utilizador una buena resistencia mecánica a los contragolpes.
Está dotado tambien de un sistema de fin de carrera mecanico de fijacion excéntrico, de tapa
removible. Se provee en una caja de acero galvanizado dotado de habitáculo para facilitar el
enterramiento (41 x 25 x 17 cm).
MAGIC es portante de las hojas de la puerta y en caso que se necesita manutencion se puede
quitar el motor sin quitar la hoja.
MAGIC es reversible y por esto no necesita de un sistema de desbloqueo.
MAGIC accionarà facilmente puertas que pesan hasta 350 kilogramos y tienen 2.5 metros de
largo con un tiempo de abertura de 20 segundos para la versión 105° y 40 para la versión 180°
(en conformidad con las normas actuales).
MAGIC en la version 105° (fig. 3) está dotado de variacion de velocidad de la hoja ambos durante
la abertura y el cierre (comienzo de la abertura lento, después rápido y al fin cerra lento
cuando la hoja acerca el tope).
MAGIC en la version 180° (fig. 4) permite la abertura de la hoja hasta 180° si el eje del motor y
las bisagras de la hoja son coincidentes. Si estan distanciados hasta 4,5 cm 150°.
Mesures en mm
2
1
416 107
58
Ø35
Ø65
261
30
170
83
33
CARACTERÍSTICAS
TÉCNICAS
MAGIC 105° MAGIC 180°
Longitud máxima de la anta m 2,5
Peso máx cancela kg 350
Tiempo de abertura s 20 40
Coppia max Nm 250
Alimentación e frequenza 230V~ 50Hz
Potencia motor W 190
Absorcion A 0,8
Condensador µF 6,3
Ciclos normativos n° 18 - 20s/2s 9 - 20s/2s
Ciclos diarios sugeridos n° 80
Servicio % 50
Ciclos garantizados n° 33/20s 16/40s
Lubricación STAROIL OMALA S2G 100
Peso motor kg 21
Nivel de ruido db <70
Volume m
3
0,020
Temperatura de trabajo °C -10 ÷ +55
Nivel de protección IP 677
Operador MAGIC
Antena de radio
Intermitente
Fotocélulas esternas
Fotocélulas internas
Interruptor de llave
