5
I

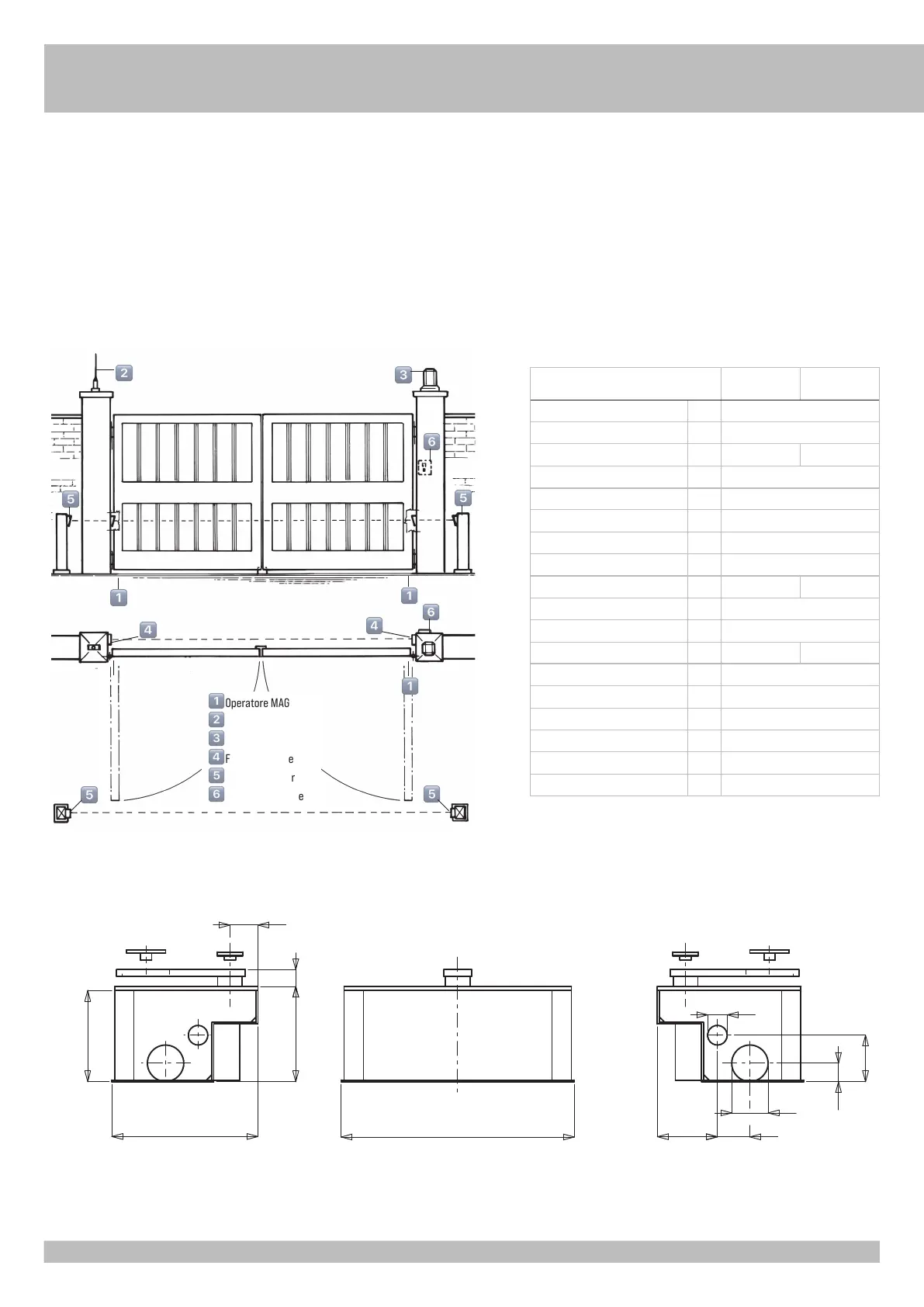

LAYOUT IMPIANTO
CARATTERISTICHE TECNICHE
MAGIC è un operatore reversibile dotato di frizione meccanica per poter regolare la forza del
motore e la sua reversibilità (più si aumenta la forza il motore, meno questo è reversibile).
È dotato di finecorsa meccanico, di leva di traino con palmola, di coperchio carrabile. Viene
fornito con un contenitore in acciaio che è dotato di scanso per facilitare l’interramento (41
x 25 h17 cm).
MAGIC è portante dell’anta del cancello e in caso di manutenzione il motore può essere rimosso
senza togliere l’anta.
MAGIC è reversibile e perciò non ha bisogno di sblocco.
MAGIC può azionare agevolmente cancelli e portoni pesanti fino a 350 kg e con ante lunghe fino
a 2,5 m con un tempo di apertura di 20 secondi per la versione con apertura 105° e con un
tempo di apertura di 40 secondi per la versione con apertura 180° (nel rispetto delle norme).
MAGIC nella versione 105° (Fig. 3) è dotato di variazione di velocità dell’anta sia in apertura
che in chiusura (apertura iniziale lenta, poi veloce e chiusura inizialmente veloce, poi lenta
all’arrivo in battuta).
MAGIC nella versione 180° (Fig. 4) permette l’apertura dell’anta fino a 180° se l’albero di uscita
del motore è in asse coi cardini dell’anta. Se l’albero di uscita del motore è sfalsato dai cardini
fino a 4,5 cm, allora permette l’apertura dell’anta fino a 150°.
Misure in mm
2
1
416 107
58
Ø35
Ø65
261
30
170
83
33
CARATTERISTICHE
TECNICHE
MAGIC 105° MAGIC 180°
Lunghezza max. anta m 2,5
Peso max cancello kg 350
Tempo medio di apertura s 20 40
Coppia max Nm 250
Alimentazione e frequenza 230V~ 50/60HzHz
Potenza motore W 190
Assorbimento A 0,8
Condensatore µF 6,3
Cicli normativi n° 18 - 20s/2s 9 - 40s/2s
Cicli consigliati al giorno n° 80
Servizio % 50
Cicli consecutivi garantiti n° 33/20s 16/40s
Tipo di olio STAROIL OMALA S2G 100
Peso motore kg 10
Rumorosità db <70
Volume m
3
0,020
Temperatura di lavoro °C -10 ÷ +55
Grado di protezione IP 677
Operatore MAGIC
Antenna radio
Lampeggiatore
Fotocellula esterna
Fotocellule interna
Selettore a chiave
