PR360-230-V3

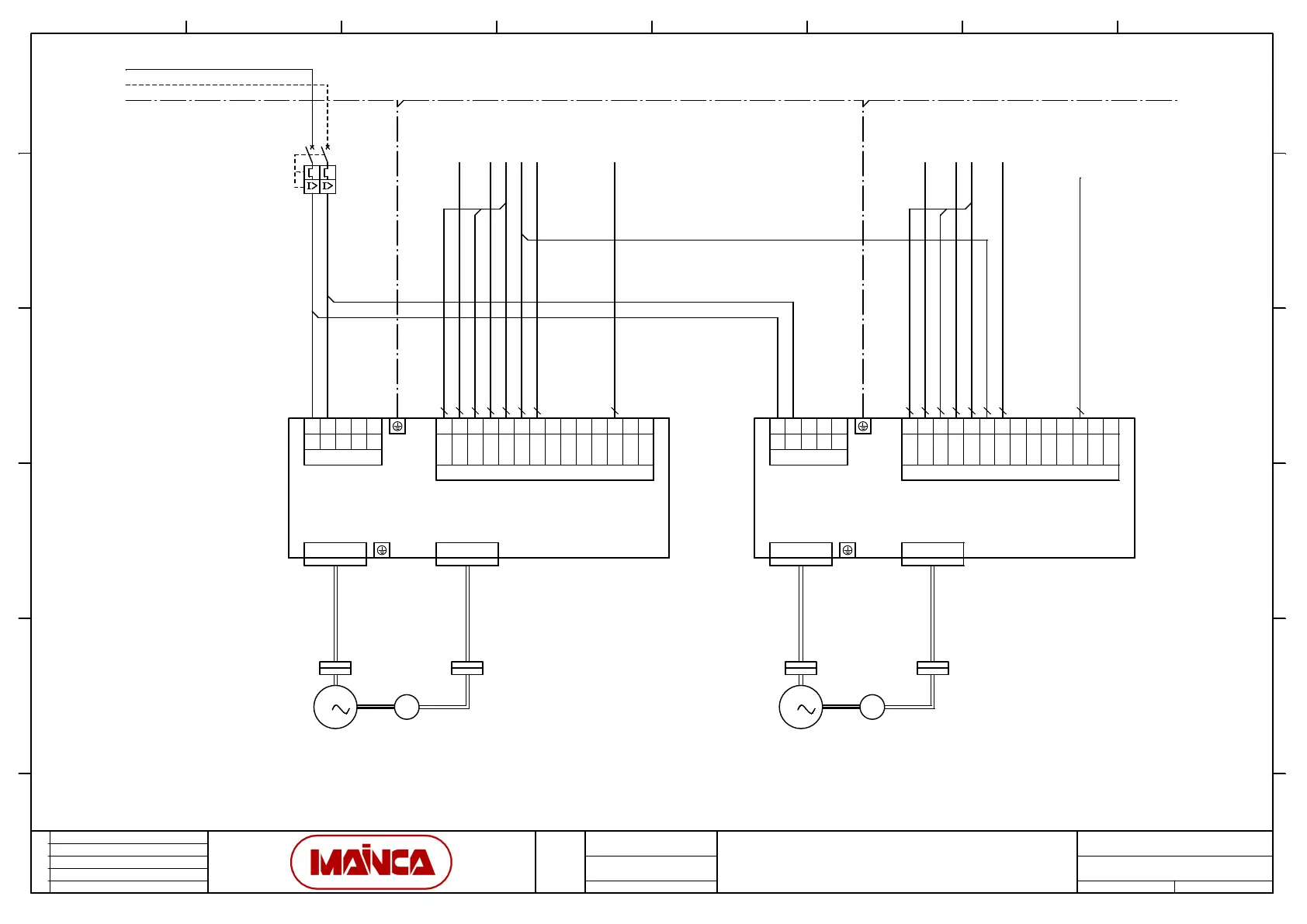

Conexión servomotores
-QF1
-U1
+C-M1
3
-U2
+C-M2
3
Lugar por Defecto +A
/1.A7
/1.A7
/1.A7
OMRON - R7D 400W
M
Pistón
E
/3.E3 /3.E3 /1.D4 /3.B3 /1.C5 /3.B3
OMRON - R7D 400W
M
Retorcedor
E
/3.E4 /3.E5 /1.D4 /1.C5
/3.B4
/3.C1
ECN Fecha Nombre
Fecha:
Ref. Cliente:
Hoja: 02
Proyecto:
Cliente:
Hojas:: 04
PR360-230-V3
---25.04.2017
L
N
PE
1
2
3
4
10A
L1 L3
CN1
P B1
CN2CNB
CNA
CW
/CW
CCW
/CCW +24IN
/S-ON
COM
CLR
/CLR
PCO
/PCO
ALM
/BK
/COIN
1 2 3 4 5 6 7 8 9 10 11 12 13 1410 6 5 3
FG
1
gris / rojo x 3
CW1
gris / negro x 3 blanco / rojo x 3
CCW1
blanco / negro x 3
X1:8.
naranja / rojo x 1
S/ON.
naranja / negro x 1
X1:3.
gris / rojo x 2
ALM1
rosa / rojo x 1
L1 L3
CN1
P B1
CN2CNB
CNA
CW
/CW
CCW
/CCW +24IN
/S-ON
COM
CLR
/CLR
PCO
/PCO
ALM
/BK
/COIN
1 2 3 4 5 6 7 8 9 10 11 12 13 1410 6 5 3
FG
1
gris / rojo x 3
CW2
gris / negro x 3 blanco / rojo x 3
CCW2
blanco / negro x 3
X1:6.
naranja / rojo x 1 naranja / negro x 1
X1:7.
gris / rojo x 2
ALM2
rosa / rojo x 1
PE.
