21
Zmiana prędkości
Rys.6
Aby zmienić prędkość, najpierw wyłącz narzędzie, a
następnie przesuń dźwignię zmiany prędkości do pozycji
„2”, aby uzyskać wysoką prędkość, lub do pozycji „1”,
aby uzyskać niską prędkość. Be sure that the speed
change lever is set to the correct position before
operation. Use the right speed for your job.
UWAGA:
•
Dźwignię zmiany prędkości należy zawsze ustawiać
dokładnie w wybranej pozycji. W przypadku
uruchomienia narzędzia przy dźwigni zmiany
prędkości ustawionej w połowie między pozycją „1” i
„2” może dojść do uszkodzenia narzędzia.
• Nie wolno korzystać z dźwigni zmiany prędkości,
gdy narzędzie jest w ruchu. Narzędzie może
bowiem ulec uszkodzeniu.
Wybór trybu pracy
Rys.7
W tym narzędziu zastosowano pierścień zmiany trybu
pracy. Pozwala on wybrać spośród trzech trybów jeden
odpowiedni do potrzeb danego zadania.
W celu włączenia ruchu obrotowego należy obrócić
pierścień tak, aby strzałka na korpusie narzędzia
wskazywała symbol
na pierścieniu.
W celu włączenia wiercenia udarowego należy obrócić
pierścień w taki sposób, aby strzałka na korpusie
narzędzia wskazywała symbol
na pierścieniu.
W celu włączenia ruchu obrotowego ze sprzęgłem należy
obrócić pierścień w taki sposób, aby strzałka na korpusie
narzędzia wskazywała symbol
na pierścieniu.
UWAGA:
•
Pierścień powinien być zawsze precyzyjnie ustawiony
w pozycji symbolu odpowiadającego wybranemu
trybowi pracy. W przypadku uruchomienia narzędzia,
gdy pierścień ustawiony jest między symbolami trybu
pracy, może dojść do uszkodzenia narzędzia.
Regulacja momentu dokręcania (tryb
wkrętaka „
”)
Rys.8
Moment dokręcania można regulować w zakresie 21
ustawień poprzez obrót pierścienia regulacyjnego, w taki
sposób, aby wybrane ustawienie na pierścieniu pokryło
się ze strzałką na obudowie narzędzia.
Najpierw przesuń dźwignię zmiany trybu pracy do pozycji
oznaczonej symbolem
.
Moment dokręcania ma wartość minimalną, gdy strzałka
wskazuje numer 1, a maksymalną po wyrównaniu strzałki ze
znakiem. Sprzęgło ślizga się przy różnych wartościach
momentu dla ustawień od 1 do 21. Przed przystąpieniem do
pracy należy przeprowadzić próbę wkręcania w dany element
lub inny element z tego samego materiału, aby ustalić poziom
momentu obrotowego wymagany w danym zastosowaniu.
UWAGA:
• Pierścień regulacyjny nie blokuje się, gdy strzałka
ustawiona jest pomiędzy znacznikami podziałki.
Sygnał rozładowania
akumulatora
Rys.9
Wyłączyć narzędzie, a następnie nacisnąć przycisk na
panelu przełączającym. Pozostały poziom naładowania
akumulatora zostanie wskazany na panelu.

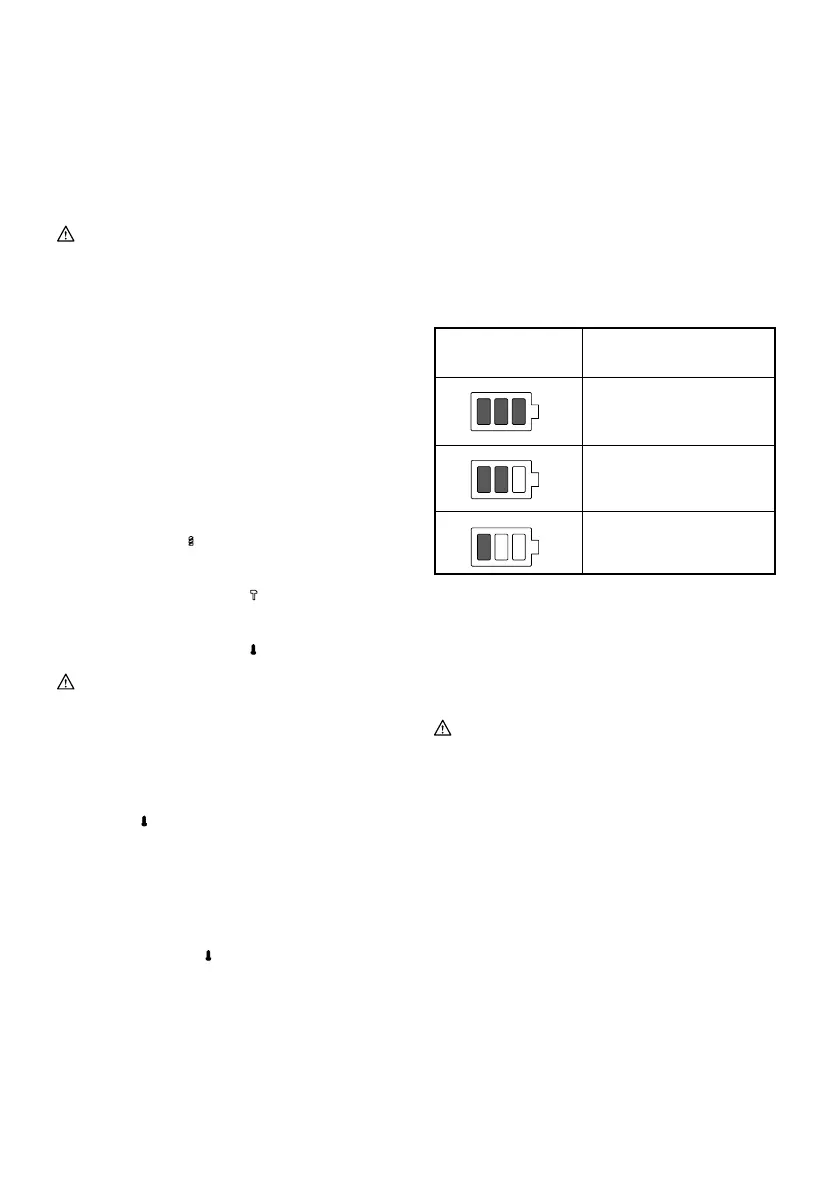

Stan wyświetlony na panelu przełączającym oraz
pozostały poziom naładowania akumulatora są
przedstawione w następującej tabeli.
Wskazania
wyświetlacza LED
Pozostała
pojemność akumulatora
Około 50% lub więcej
Około 20% - 50%
Mniej niż 20%
012023
UWAGA:
• Przed sprawdzeniem pozostałego poziomu
naładowania akumulatora należy upewnić się, czy
narzędzie zostało wyłączone.
MONTAŻ
UWAGA:
• Przed przystąpieniem do jakichkolwiek czynności
związanych z obsługą narzędzia należy koniecznie
upewnić się, czy jest ono wyłączone i czy
akumulator został wyjęty.
Instalowanie uchwytu bocznego (rękojeść
pomocnicza)
Rys.10
W celu zapewnienia bezpieczeństwa obsługi należy
zawsze korzystać z uchwytu bocznego.
Nasuń uchwyt boczny w taki sposób, aby występy
znajdujące się w podstawie uchwytu oraz w stalowej
opasce weszły w rowki na korpusie narzędzia. Następnie
dokręć uchwyt obracając go w prawo (zgodnie z ruchem
wskazówek zegara).
W celu obrócenia uchwytu bocznego należy poluzować i
wyjąć uchwyt, a następnie obrócić uchwyt i włożyć go
ponownie.
