Malaguti F18 - Page 55

54 11/00
SPIA ANABBAGLIANTESPIA ANABBAGLIANTE
SPIA ANABBAGLIANTESPIA ANABBAGLIANTE
SPIA ANABBAGLIANTE
- Terminale (+) tester: terminale cavo
bianco/blubianco/blu
bianco/blubianco/blu
bianco/blu
- Terminale (-) tester: terminale cavo
neronero
neronero
nero
• Chiave commutatore su “ON”
• Disporre il commutatore luci su ( )
• Disporre il commutatore sinistro su anabbagliante ( ):
- La tensione deve risultare di
12 volt.12 volt.
12 volt.12 volt.
12 volt.
- Fuori specifica : il circuito tra il connettore a quattro vie
inserito nel cruscotto, ed il connettore del commutato-
re sinistro è difettoso. Individuare l’interruzione del cavo
bianco/azzurrobianco/azzurro
bianco/azzurrobianco/azzurro
bianco/azzurro e riparare.
- Come da specifica : il circuito è efficiente, controllare il
portalampadina e lo stampato della pista cruscotto, nel
caso sostituire (F. 37).

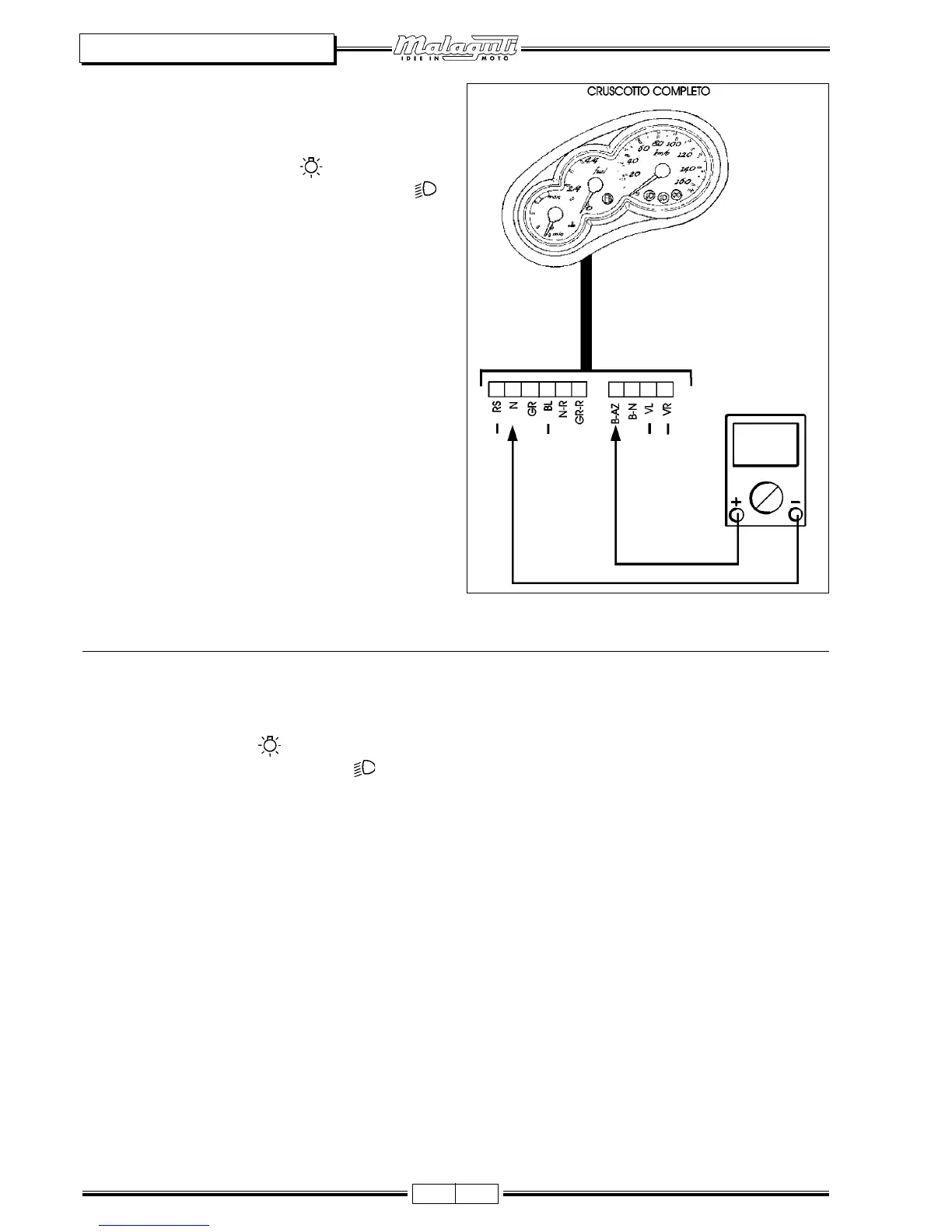

F. 37
F18 - 125F18 - 125
F18 - 125F18 - 125
F18 - 125
cc / 150cccc / 150cc
cc / 150cccc / 150cc
cc / 150cc
ABBLENDLICHTLAMPEABBLENDLICHTLAMPE
ABBLENDLICHTLAMPEABBLENDLICHTLAMPE
ABBLENDLICHTLAMPE
- Endverschluss Vielfachmessgerät (+):
weißer/blauerweißer/blauer
weißer/blauerweißer/blauer
weißer/blauer Kabelendverschluss
- Endverschluss Vielfachmessgerät (-):
schwarzer schwarzer
schwarzer schwarzer
schwarzer Kabelendverschluss
• Umschalterschlüssel auf “ON”
• Den Lichtumschalter auf ( ) stellen.
• Den linken Umschalter auf Abblendlicht ( ) stellen.
- Spannung soll
12 Volts12 Volts
12 Volts12 Volts
12 Volts sein.
- Außerhalb Spezifikation: der Kreis zwischen dem Vier-Weg-Verbinder, der an das Instrumentenbrett angeschlossen
ist, und dem Umschalterverbinder, ist defekt. Die Unterbrechung zwischen
weißem/azurblauem weißem/azurblauem
weißem/azurblauem weißem/azurblauem
weißem/azurblauem Kabel auffinden
und instandsetzen.
- Innerhalb der Spezifikation: der Kreis ist leistungsfähig. Die Lampenfassung und die gedruckte Schaltung des
Instrumentenbretts prüfen. Falls notwendig, ersetzen (Abb. 37).
