MJ-JZ-200722
KÄYTTÖOHJE
ASTRONOMINEN YKSIKANAVAINEN
KYTKENTÄKELLO 1339613
Malmberg Elektro Oy, Juhanilantie 1, 01740 Vantaa, SUOMI
Puh: 09-855 34 30 Fax: 09-855 34 340 malmbergs@malmberg-elektro.fi www.malmbergs.com
Digitaalinen kytkentäkello 1339613 on
automaattisesti säätyvä kellokytkin. Päälle-
ja poiskytkentä on ohjelmoitu vuodenajan
mukaan tapahtuvan auringonlaskun- ja nousun
perusteella. Tieto perustuu maantieteellisiin
koordinaatteihin, laitteen aika-asetuksiin,
päivämäärään ja kesä/talviaikaan, näiden
perusteella määritellään tarkka auringon
nousu- ja laskuaika. Päälle- ja poiskytkentä
tapahtuu kun auringon keskikohta on
kuusi astetta horisontin alapuolella jolloin
auringonvalo valaisee vielä taivaanrantaa.
Kello on myös mahdollista ohjelmoida
sammuttamaan kuorma yöllä määräajaksi tai
säätää syttymis- /sammumisaikaa +/- 120
min. oletuksesta. Kellokytkin voidaan asentaa
35 mm DIN-kiskoon ja tarvittaessa sinetöidä.
Sisäinen muisti säilyttää pariston avulla muistiin
tallennetut asetukset vaikka kellokytkintä ei
olisi kytketty sähköverkkoon.
Tämä laite on suunniteltu yksivaiheiseen
asennukseen ja tulee asentaa maan
voimassaolevia säädöksiä noudattaen.
Laite tulee asentaa ja ohjelmoida tämän
käyttöohjeen mukaisesti. Asennus, kytkentä
ja ohjelmointi tulee suorittaa pätevöityneen
sähköasentajan toimesta noudattaen tätä
käyttöohjetta ja laitteen toimintoja. Laitteen
avaaminen aiheuttaa takuun raukeamisen ja
voi aiheuttaa sähköiskun. Ennen asennusta,
varmista piirin jännitteettömyys. Asennuksessa
tarvitaan 3,5 mm ristipäinen ruuvitaltta.
Vääränlainen säilyttäminen, kuljettaminen ja
käyttö voivat vaikuttaa laitteen toimintaan.
Laitetta ei saa asentaa jos siitä puuttuu
osia tai se on vaurioitunut. Jos laite toimii
epäasianmukaisesti, ole yhteydessä
valmistajaan.

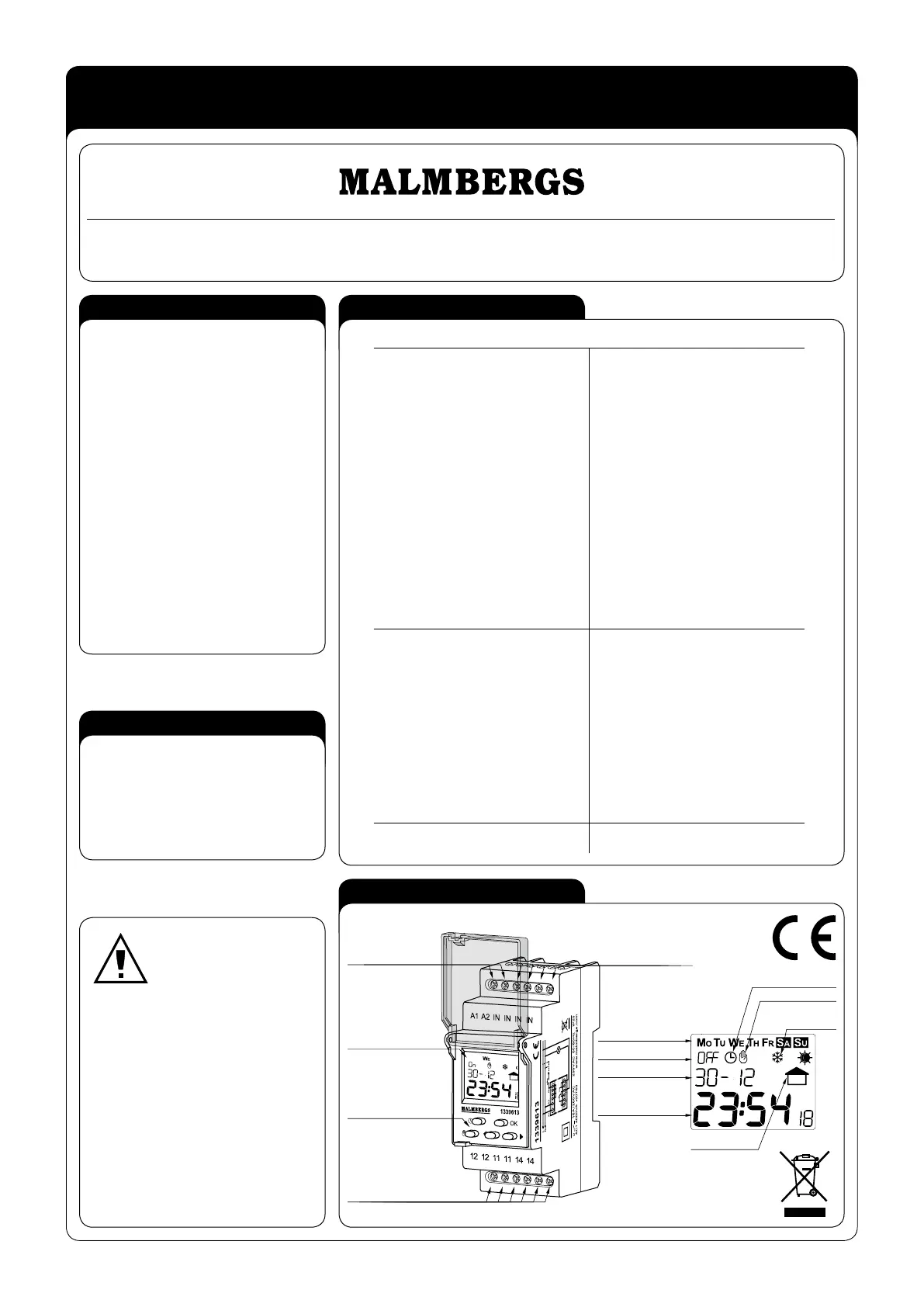

HUOM
Virransyöttö
(A1, A2)
Sivuohjausliittimet
(IN, IN, IN, IN)
Automaattinen tila
Manuaalinen tila
Talviaika
Näyttö
Viikonpäivä
Ohjauspainikkeet
Ohjauksen tila
Ohjatun jännitteen liittimet
(12, 11, 14)
Tietokenttä/ päiväys
Kellonaika
Päivä/yö-indikaattori
• Ohjauksen riippuvuus astronomisesta
syklistä,
• tilantarve kaksi moduulia, suojakansi,
• mahdollisuus nollaohjaukseen,
• taustavalaistu LCD-näyttö.
OMINAISUUDET
OMINAISUUDET
TEKNISET TIEDOT
KUVAUS
1339613
Virransyöttöliittimet: A1, A2
Nimelliskäyttöjännite: 230 V AC (-15 ÷ +10%)
Nimellistaajuus: 50/60 Hz
Virrankulutus:
2 W / 14 VA
Kanavia: 1
Ohjelma: astronominen
Toimintatilat: manuellt, automatiskt
Kesä- /talviaika: automaattinen, manuaalinen
LCD-bakgrundsbelysningens färg: keltainen
Sivuohjaus: kyllä
Kellon tarkkuus: max. ±1 s / 24 h @ 25 °C
Kellon varakäyntiaika: 3 vuotta
Ohjelmoinnin varakäyntiaika: 5 vuotta
Sivuohjaimen liittimet: IN, IN, IN, IN
Ohjatun jännitteen liittimet: 11, 12, 14
Kytkentäkärjet: 1NO/NC – 16 A / 250 V AC1 4000 VA
Liittimiä: 12
Kytkentäpinta-ala: 0,2 ÷ 2,50 mm²
Käyttölämpötila: -20 ÷ +60 °C
Asennussuunta: kaikki
Kiskokiinnitys: 35 mm DIN-kisko (PN-EN 60715)
Suojausluokka: IP20 (PN-EN 60529)
Kotelointiluokka: II
Ylijänniteluokka: II
Ympäristöhaittaluokka: 2
Mitat: kaksi moduulia (35 mm) 90x35x66 mm
Paino: 0,17 kg
Noudatettavat standardit: PN-EN 60730-1; PN-EN 60730-2-7;
PN-EN 61000-4-2,3,4,5,6,11
