6

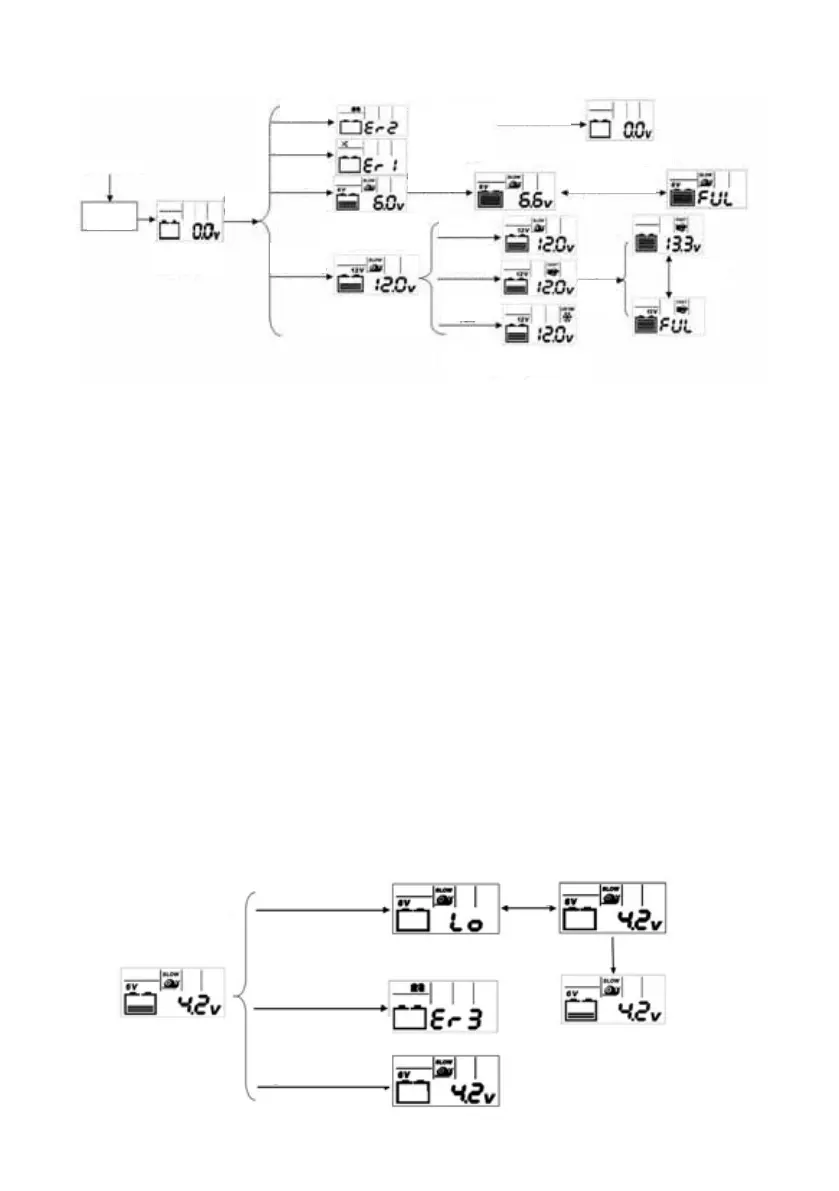

De specifika LCD-lägena visas i Fig. 3 nedan:
Fig. 3 Laddningsschema
230V/50Hz AC
Laddare
Startläge
Batteri-
anslut-
ning
a. Fel
batterityp
b. Fel
polaritet
d. 6V
batteri
e. 12V
batteri
Identifierar som 12V
batteri och börjar
ladda automatiskt
12V/Låg
temperatur
12V/Snabb
12V/Långsam
Standardläge
Batteriet är
fulladdat
Fel, röd LED-diod
blinkar
Fel, röd LED-
diod lyser
c. Kortslutnings-
skydd
Återgå till startläge
Visar växlingsvis
Batteriet
är full-
laddat
Visar växlingsvis
Tryck på knappen för att välja laddningsläge när
bakgrundsljuset på displayen lyser.
Identifierar som 6V
batteri och börjar
ladda automatiskt
6V/långsamt läge
för batterispänning
mellan 3,5V-5V
Laddningen slutar om
spänningen fortfarande
är <4,5V efter 2 minuter
Om spänningen fort-
farande är <5V efter 4
timmars laddning visas
följande felkod
Tryck på knappen för
att pausa. Markörerna i
batteriikonen stannar och
antal volt blinkar, tryck
igen för att fortsätta
Tryck på knappen för
att starta om processen
Blinkar
växlande
Notera:
• 6V: När batterispänningen är mellan 3,5V–5V, kommer laddaren att vara i 6V långsamt
laddningsläge. På LCD-displayen blinkar aktuell batterispänning och markörerna i bat-
teriikonen rör sig. Tryck på knappen för att pausa/fortsätta laddningsprocessen. Mar-
körerna i batteriikonen stannar när den är pausad. Om batterispänningen fortfarande
är <4,5V, efter 2 minuters laddning, kommer LCD-displayen att blinka för att visa “Lo”
och spänning växlingsvis. Röd lysdiod lyser.
• 12V: När batterispänningen är mellan 7,4V och 10V kommer laddaren att vara i 12V
långsamt laddningsläge. Tryck på knappen och ändra till snabbt läge “Fast”, låg
temperatur “Low Temp” eller pausa “Pause” laddningsprocessen. Markörerna i bat-
teriikonen stannar när den är pausad. Om batterispänningen fortfarande är <9V efter
2 minuters laddning, kommer LCD-displayen att blinka för att visa “Lo” och spänning
växlingsvis. Röd lysdiod lyser.
I dessa två fall, tryck på knappen för att kontrollera batteristatus och starta laddningspro-
cessen igen. Man behöver inte koppla bort nätsladd eller batterikablar. Fortsätt att ladda
batteriet i 4 timmar (6V läge)/9 timmar (12V läge) och om batteriets spänning fortfaran-
de är under korrekt nivå, visar displayen Er3. Röd lysdiod lyser. Om detta inträffar, ska du
koppla loss nätsladd eller batterikablar. Vänligen se Fig. 4 och Fig. 5 nedan.
