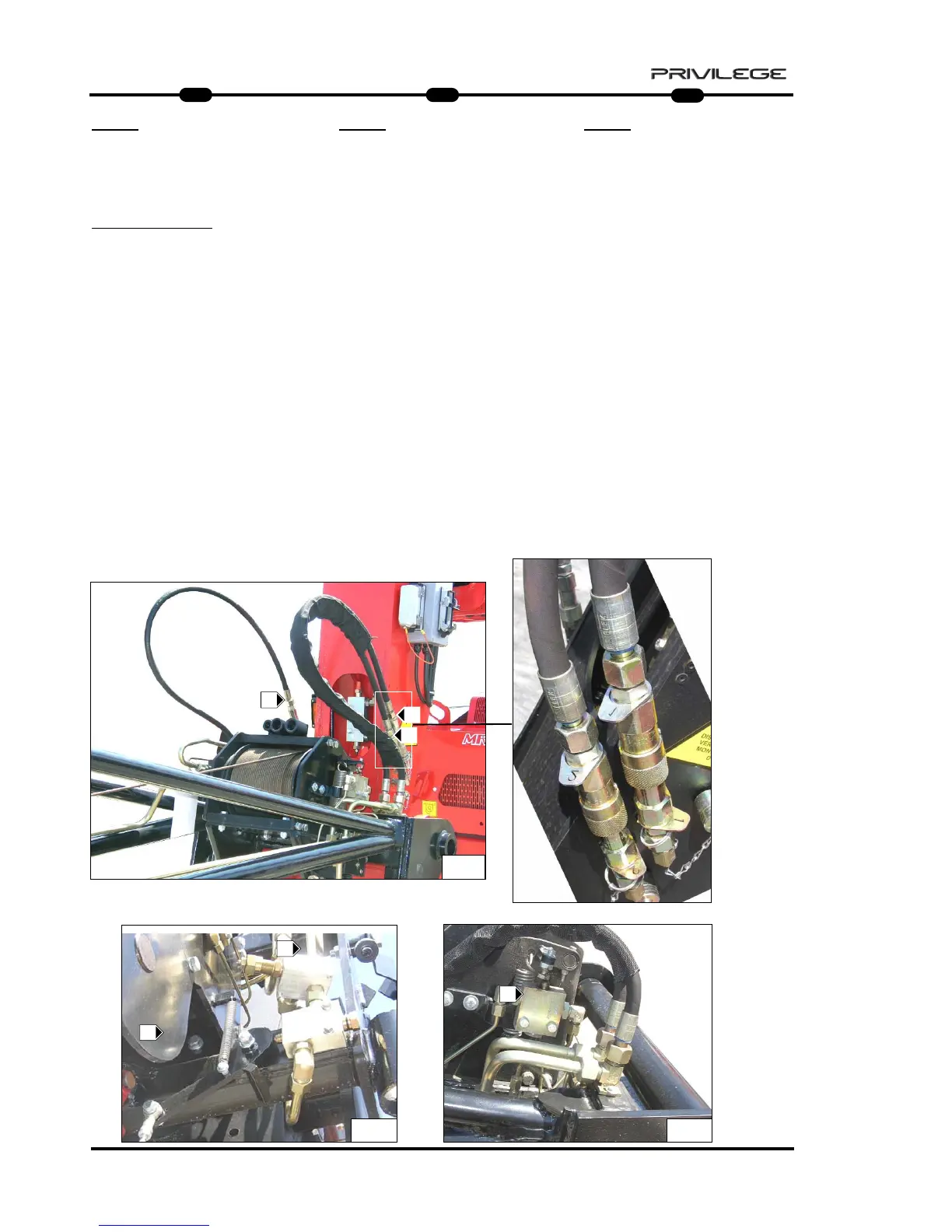

For your safety, before starting a work
cycle, follow the compulsory instruc-
tions for inspection and checking:
- check the outer frame of the winch and
the trestle arm.
- ensure correct hydraulic connection of
quick-release couplings 1, 2,
Drainage and the condition of the hose
pipes (Fig.1);
- check the correct working of the rope
descent limit stop H (Fig.2);
- check the correct working of the rope
lift limit stop L (Fig.2);
