Démontage
• Tourner les deux extrémités du tube interne jusqu’à
ce que les languettes soient alignées avec les
rainures.
• Tirer les extrémités du tube interne vers l’extérieur.
F. Retrait du robinet à flotteur
• Faire tourner l’écran anti-éclaboussures dans le sens
contraire des aiguilles d’une montre d’un tour ou
deux.
• Tirer le robinet à flotteur vers l’avant et hors du
support de fixation.
• Déconnecter le tube d’arrivée d’eau du robinet à
flotteur au niveau du raccord de compression.
• Retirer le bouchon et l’écran filtrant pour nettoyage.

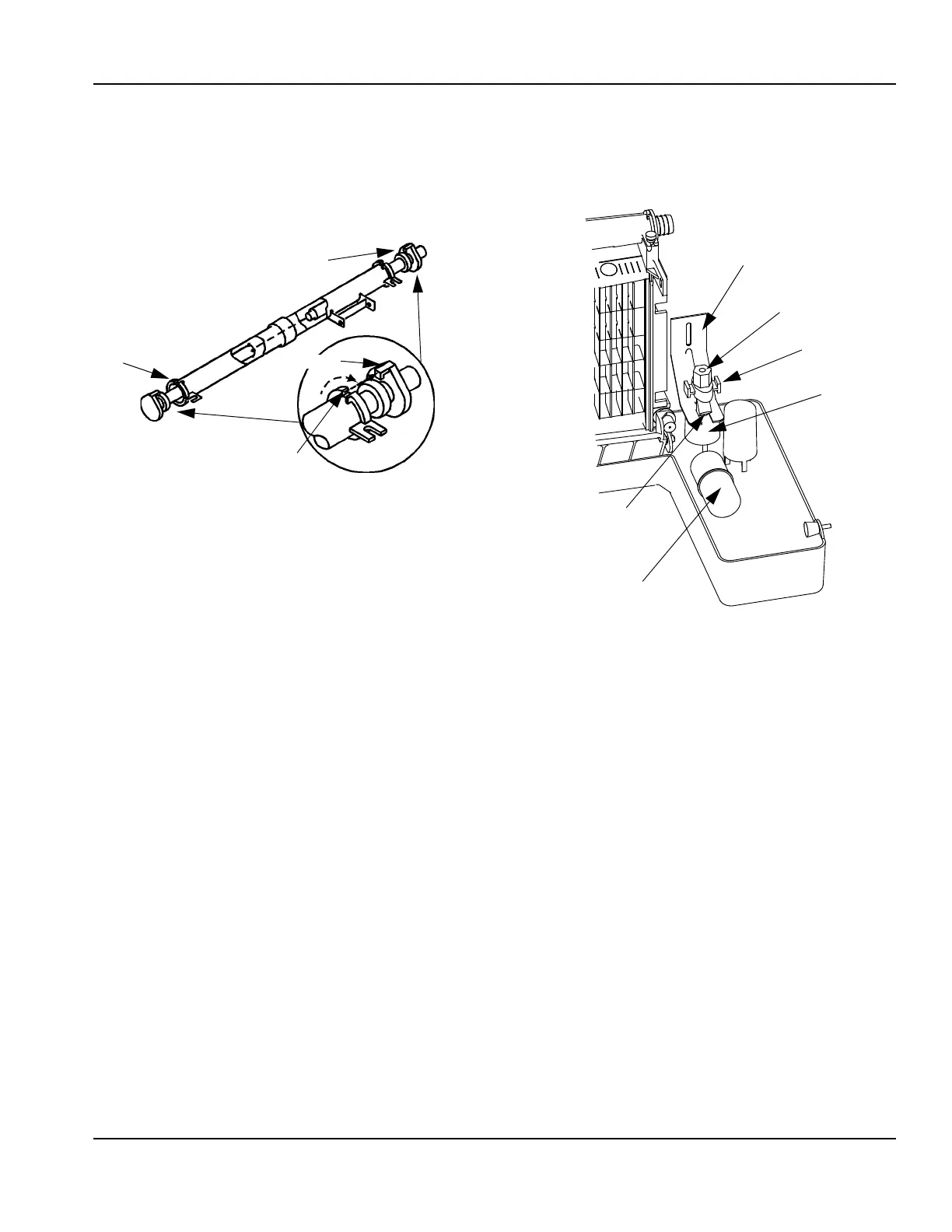

TUBE INTERNE
LANGUETTE
CLAVETTE
TUBE INTERNE
SUPPORT DE ROBINET
À FLOTTEUR
RACCORD DE
COMPRESSION
BOUCHON ET
ÉCRAN FILTRANT
ROBINET D’ARRÊT
ÉCRAN ANTI-
ÉCLABOUSSURES
FLOTTEUR
