G. Retrait du bac à eau
• Appliquer une pression vers le bas sur le tube-siphon
et retirer du fond du bac à eau.
• Retirer la vis papillon supérieure.
• Tout en supportant le bac à eau, retirer les deux vis
papillon de dessous le bac à eau.
• Retirer le bac à eau de la zone du bac.
H. Retrait de l’amortisseur de glaçons.
• Saisir l’amortisseur de glaçons et appliquer une
pression sur le support de fixation gauche.
• Appliquer une pression sur le support de fixation droit
avec le pouce.
• Tirer l’amortisseur de glaçons vers l’avant lorsque la
goupille droite de l’amortisseur de glaçons se
désengage.
Installation
• Placer l’amortisseur de glaçons dans le support de
fixation gauche et appliquer une pression sur le
support de fixation gauche.
• Appliquer une pression sur le support de fixation droit
avec le pouce.
• Pousser l’amortisseur de glaçons vers l’évaporateur
jusqu’à ce que la goupille droite d’amortisseur
s’enclenche.

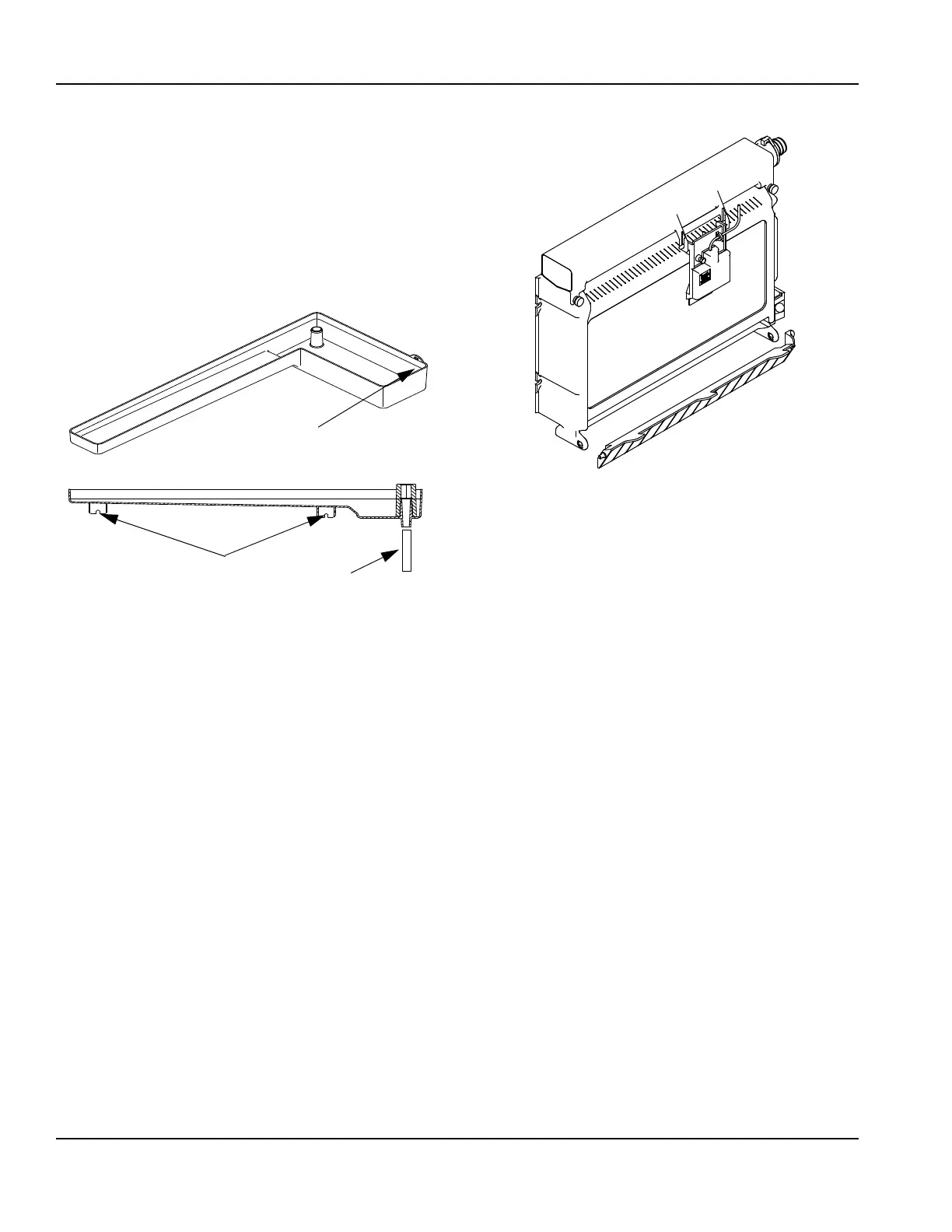

RETRAIT DU
TUBE-SIPHON
VIS PAPILLON
SUPÉRIEURE
VIS PAPILLON
INFÉRIEURES
