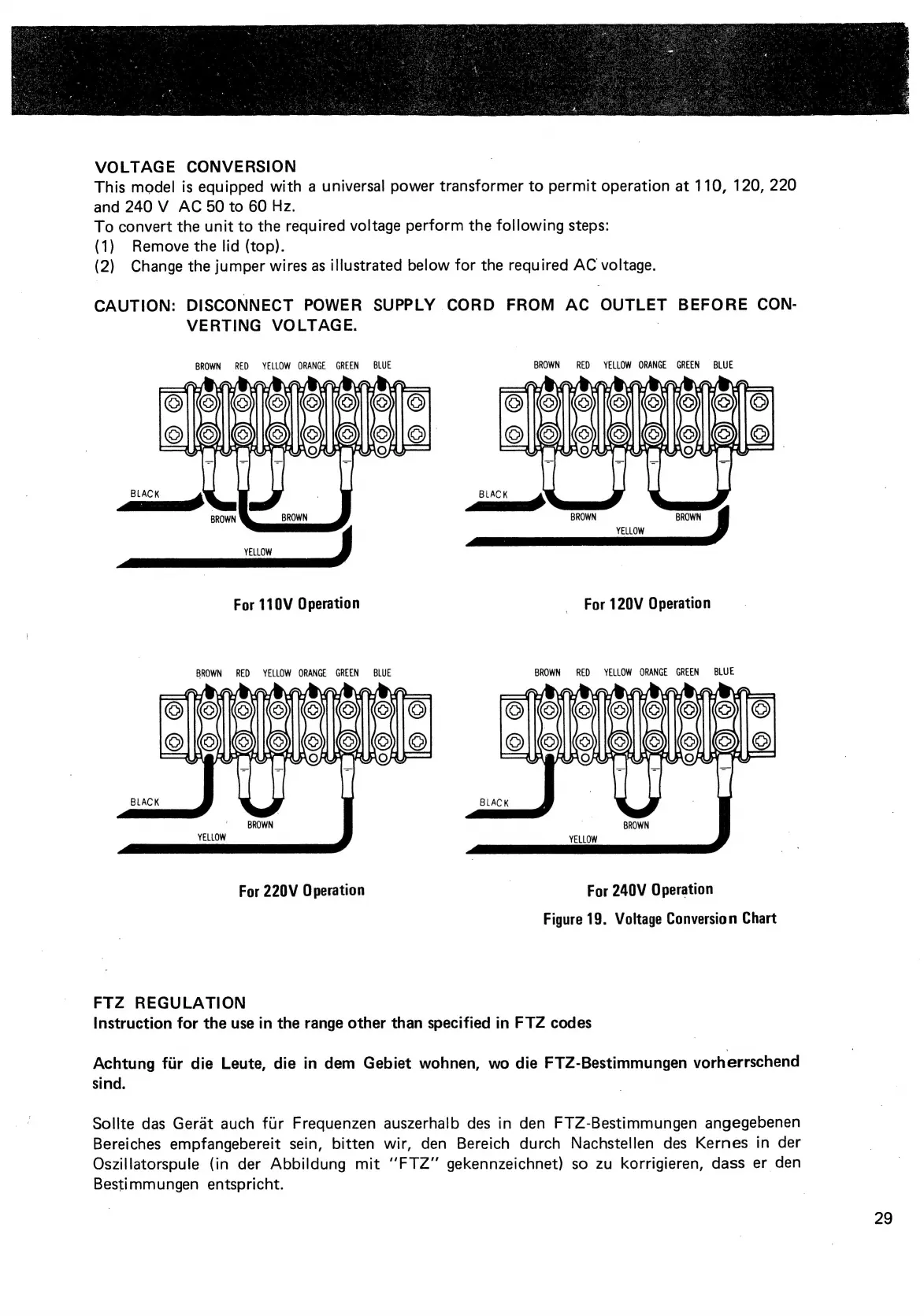

VOLTAGE CONVERSION
This model is equipped with a universal power transformer to permit operation at 110, 120, 220
and 240 V AC 50 to 60 Hz.
To convert the unit to the required voltage perform the following steps:
(1) Remove the lid (top).
(2) Change the jumper wires as illustrated below for the required AC voltage.
CAUTION: DISCONNECT POWER SUPPLY CORD FROM AC OUTLET BEFORE CON-
VERTING VOLTAGE. :
BROWN RED YELLOW ORANGE GREEN BLUE BROWN RED YELLOW ORANGE GREEN BLUE
BLACK :
BROWN BROWN
YELLOW
YELLOW
For
110V
Operation
For
120V
Operation
BROWN RED YELLOW ORANGE GREEN BLUE BROWN RED YELLOW ORANGE GREEN BLUE
YELLOW YELLOW
For
220V
Operation
|
For
240V
Operation
Figure
19.
Voltage
Conversion
Chart
FTZ REGULATION
Instruction for the use in the range other than specified in FTZ codes
Achtung fur die Leute, die in dem Gebiet wohnen, wo die FTZ-Bestimmungen vorherrschend
sind.
Sollte das Geradt auch fur Frequenzen auszerhalb des in den FTZ-Bestimmungen angegebenen
Bereiches empfangebereit sein, bitten wir, den Bereich durch Nachstellen des Kernes in der
Oszillatorspule (in der Abbildung mit ‘“FTZ" gekennzeichnet) so zu korrigieren, dass er den
Bestimmungen entspricht.
29
