37 38
13.13.
13.13.
13.
デデ
デデ
デ
ジジ
ジジ
ジ
タタ
タタ
タ
ルル
ルル
ル
フフ
フフ
フ
ィィ
ィィ
ィ
ルル
ルル
ル
タタ
タタ
タ
ーー
ーー
ー
にに
にに
に
つつ
つつ
つ
いい
いい
い
てて
てて
て

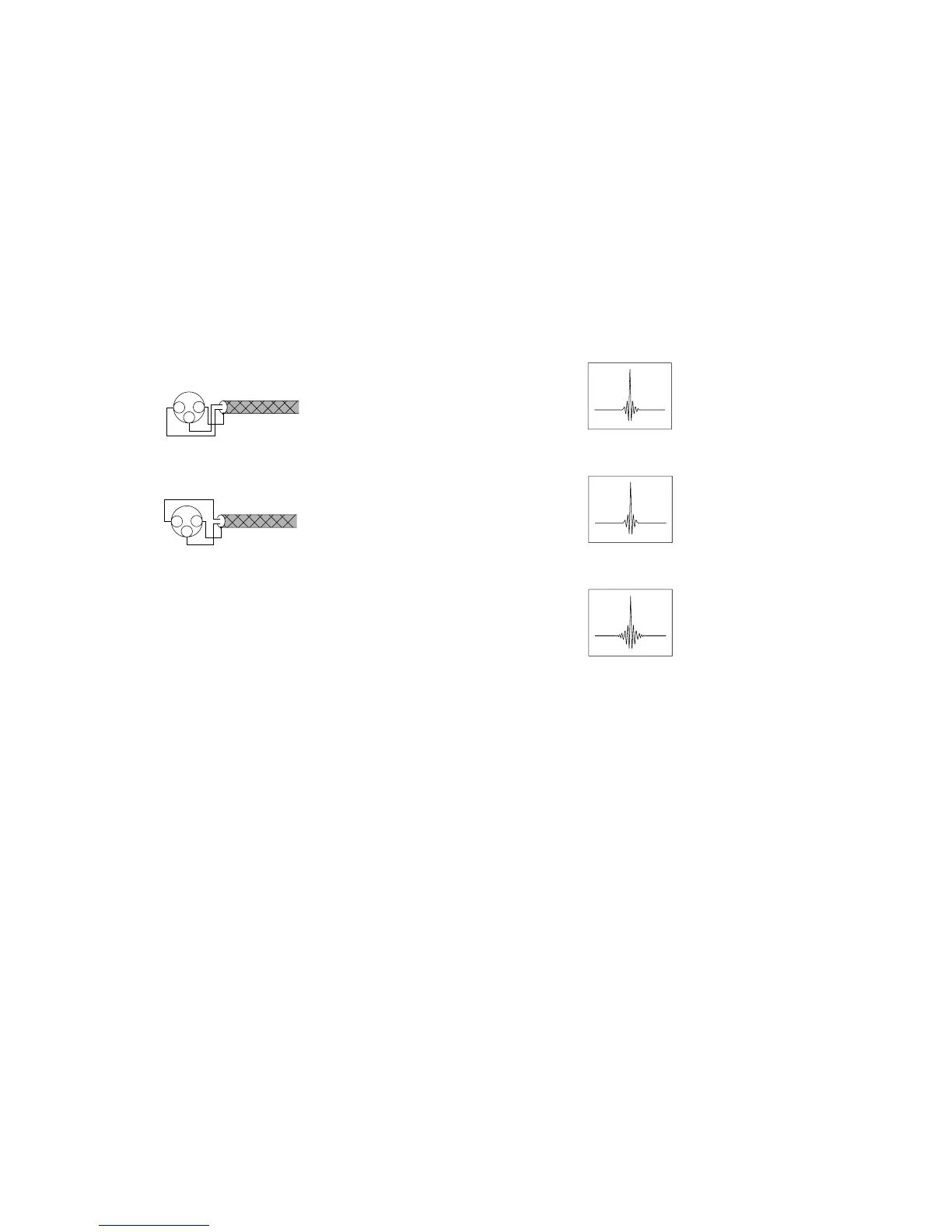

FILTER‑1
インパルス応答では、プリエコーの少ない特性です。アナログ
レコードのような滑らかな奥行きのある音質傾向です。
FILTER‑2
インパルス応答では、プリエコー、アフターエコー共に少ない
特性です。フィルター（FILTER‑1とFILTER‑3）の両方の特性を
合せ持ったバランスの音質傾向です。
FILTER‑3
インパルス応答では、プリエコー、アフターエコーが均等にあ
る特性です。ソースを選ばないリファレンス的な音質傾向です。
フィルタータイプ変更（FILTER）
電源スイッチ ON 後の状態は、優先的にFILTER‑1 がセレクトさ
れています。
FILTER ボタンを一度押す度に、FILTER‑2、FILTER‑3 と切替わ
り、三度めに FILTER‑1 に戻ります。
選択した FILTER のインジケーターが点燈します。
12.BALANCED12.BALANCED
12.BALANCED12.BALANCED
12.BALANCED
端端
端端
端
子子
子子
子
にに
にに
に
つつ
つつ
つ
いい
いい
い
てて
てて
て
1BALANCED 端子には XLR コネクターを使用しています。
2XLR コネクターの接続方法は、プロフェッショナル用としてタ
イプが二通りあります。
1.USA 方式（２ PIN=COLD３ PIN=HOT）
2. ヨーロッパ方式（２ PIN=HOT３ PIN=COLD）
3CD‑7 では、1. の USA 方式を採用しています。
XLRBALANCEDケーブルを使用する場合、ヨーロッパ方式を採用
しているプリアンプやメインアンプで再生した場合、信号が逆
位相になる場合があります。
その場合は、片側のXLRコネクターの２PINと３ PINをUSA 方式
となるようにつなぎ換えてください。
これで信号は正しい位相で再生されます。
13. DIGITAL FILTER
FILTER-1
For playing music with smooth depth, such as analog records.
FILTER-2
A sound between FILTER-1 and FILTER-3.
FILTER-3
A well-balanced, standard sound for all sources.
Changing the Filter Type
FILTER-1 is selected automatically when the power is turned
on.
Press the FILTER button to switch to FILTER-2, again to switch
to FILTER-3, and a third time to switch back to FILTER-1.
12. BALANCED JACKS
1. The balanced output connector uses a XLR connector.
2. The XLR connector for professional use is internally wired in
either of the following two systems.
1. USA system (PIN 2 = COLD, PIN 3 = HOT)
2. European system (PIN 2 = HOT, PIN 3 = COLD)
3 The CD-7 uses the USA system of 1.
When a preamp or main amplifier adopting the European
system is connected using a cable with XLR balanced con-
nectors, the reproduced signal may be inverted of phase.
In this case, correct the wiring of the one of the XLR connec-
tors on the extremities of the cable to the USA system by
exchanging the connections of pins 2 and 3.
This will make it possible to play the signal with the correct
phase.
12
3
GND
HOT
COLD
12
3
GND
HOT
COLD
