Marantz PM5003 Mode D'Emploi

7
UTILISATION
COURANTE
CONNEXION
AVANCEE
FONCTIONNEMENT DE
LA TELECOMMANDE
DÉPANNAGEDIVERS
NOMS ET
FONCTIONS
FRANÇAIS

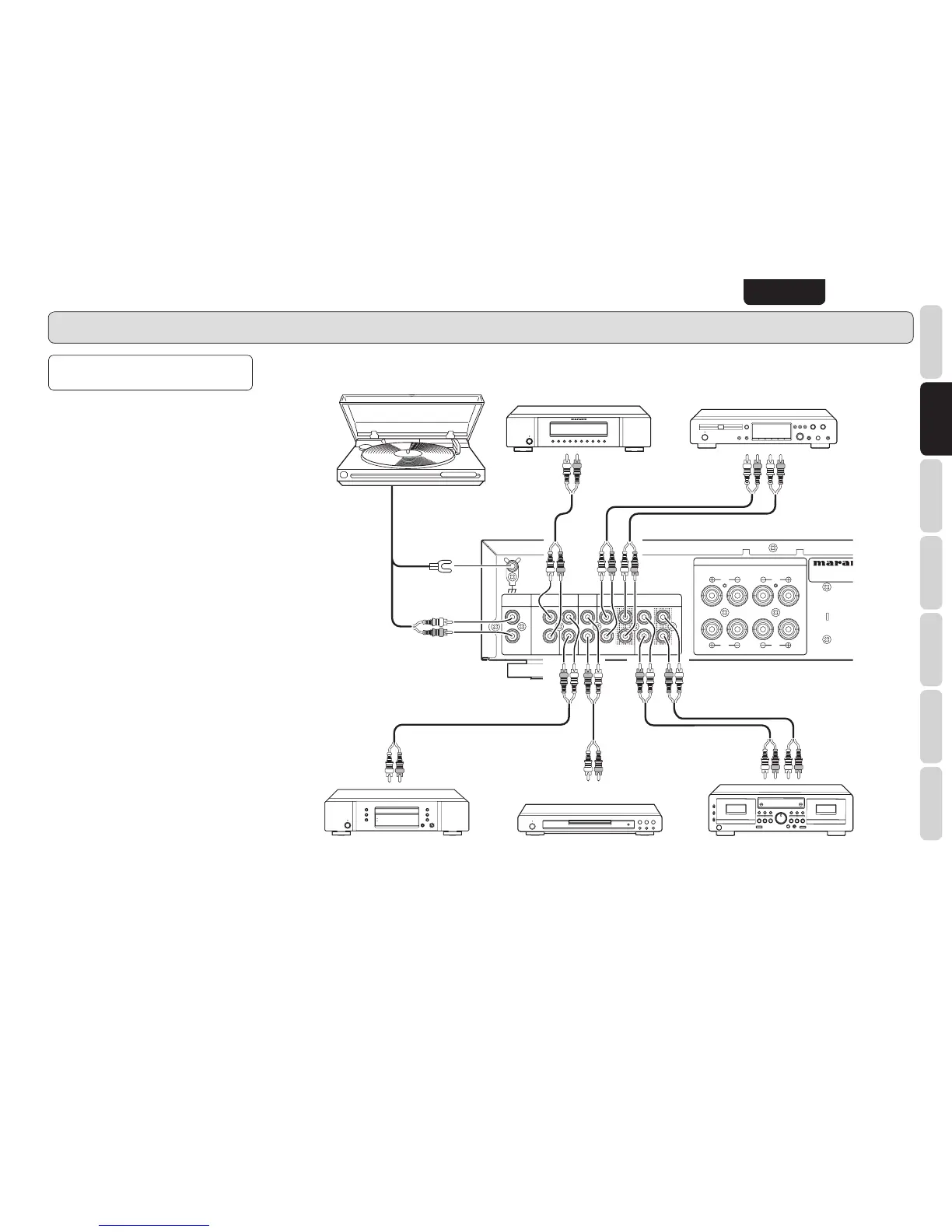

CONNEXIONS DE BASE
R
OUT
OUT
IN
IN
OUT
OUT
IN
IN
L
R
L
R
L
R L
R
L
PHONO
PHONO
TUNER
TUNER
CD
CD
AUX
AUX /
DVD
DVD
RECORDER 2
RECORDER 2
(
MD
MD /
TAP E
TAPE
)
RECORDER 1
RECORDER 1
(
CD-R
CD-R
)
SPEAKER SYSTEMS
SPEAKER SYSTEMS
SYSTEM B
SYSTEM B
CLASS 2 WIRING
CLASS 2 WIRING
SYSTEM A
SYSTEM A
PHONO
PHONO
GND
GND
+ -
Tourne-disque Tuner Graveur de CD, etc.
Lecteur de CD Prises de sortie analogiques pour
lecteur de DVD, composants AV,
lecteur de vidéodisque, etc.
Platine MD ou cassette, etc.
SORTIE ENTREE
SORTIE
SORTIE SORTIE ENTREE
SORTIE
CONNEXION DES
COMPOSANTS AUDIO
7
Branchement du tuner
Raccorder les prises de sortie du tuner stéréo sur
les prises TUNER de cet appareil.
7
Branchement du lecteur de
disque compact
Raccorder les prises de sortie du lecteur CD sur les
prises CD de cet appareil.
7
Branchement de la platine-
disque
Raccorder le cordon de sortie L (gauche) de la
platine-disque sur la prise PHONO “L” de cet
appareil et le cordon de sortie R (droit) sur la prise
PHONO “R”. Veiller aussi à raccorder le fil de mise
à la terre de la platine-disque sur la prise GND
(terre) de cet appareil. La prise GND ne doit pas
être raccordée si la platine-disque n’est pas munie
d’un fil de mise à la terre.
La cellule du tourne-disque raccordé doit être de
type MM.
Pour pouvoir utiliser un tourne-disque avec cellule
de type MC, vous devrez utiliser un transformateur
élévateur.
7
Branchement de l’enregistreur
de CD, etc.
Raccorder les prises IN (entrée d’enregistrement)
de l’enregistreur de CD aux prises RECORDER 1
OUT de cet appareil et raccorder les prises OUT
(sortie de lecture) de l’enregistreur de CD aux
prises RECORDER 1 IN de cet appareil.
7
Raccordement d’une platine MD
ou d’une platine a CASSETTE, etc.
Raccordez les prises IN (entrée d’enregistrement)
de la platine MD ou de la platine à cassette
aux prises RECORDER 2 OUT de l’appareil, et
raccordez les prises OUT (sortie de lecture) de la
platine MD ou de la platine à cassette aux prises
RECORDER 2 IN de l’appareil.
CONNEXIONS DE
BASE
