Marantz PM5003 Mode D'Emploi

8
UTILISATION
COURANTE
CONNEXION
AVANCEE
FONCTIONNEMENT DE
LA TELECOMMANDE
DÉPANNAGE DIVERS
NOMS ET
FONCTIONS
FRANÇAIS

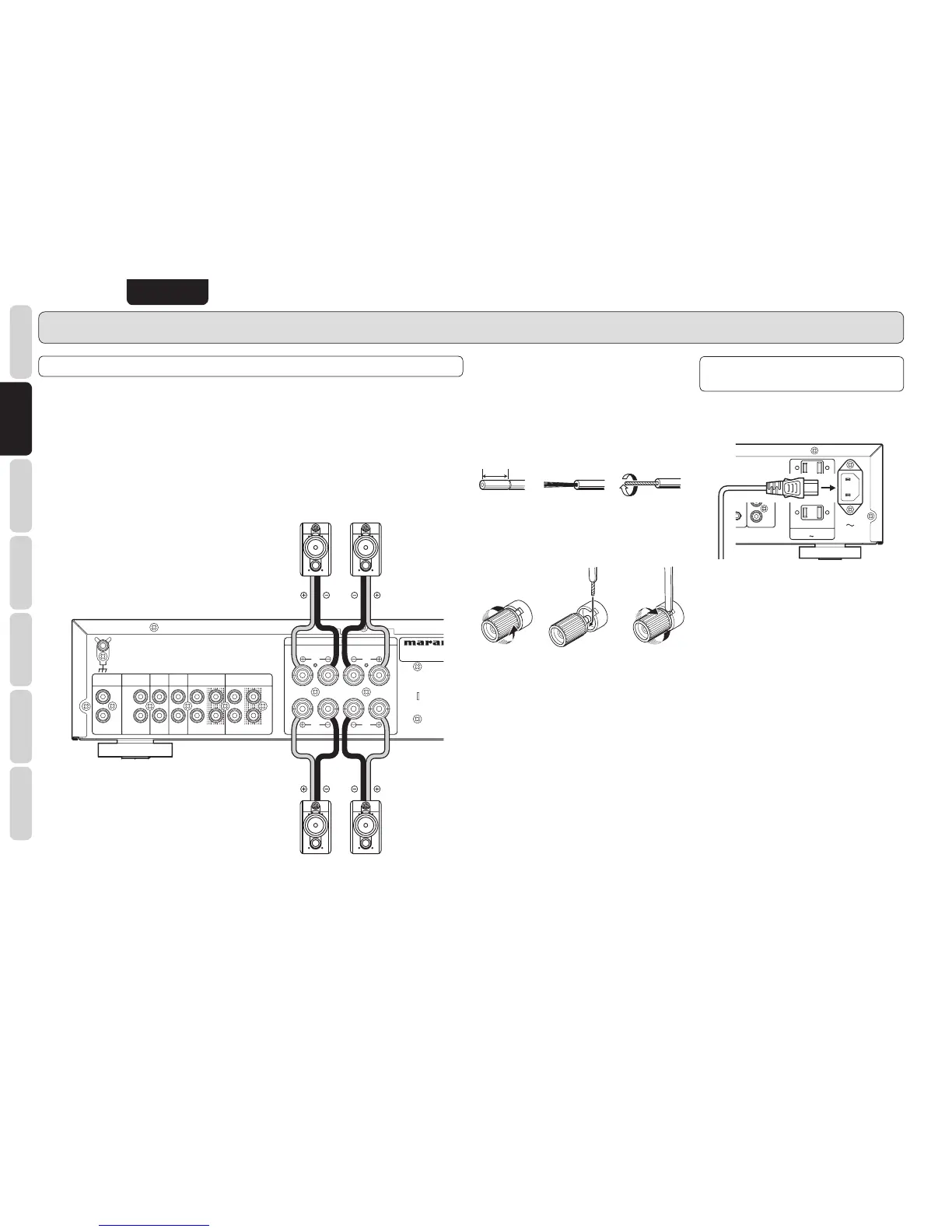

CONNEXIONS DE BASE
BRANCHEMENT DES ENCEINTES ACOUSTIQUES
Cet appareil est muni de deux jeux de bornes d’enceintes (SPEAKER SYSTEM), à savoir les bornes
SYSTEM A et les bornes SYSTEM B. Normalement, raccorder les enceintes sur les bornes SYSTEM A.
• Les haut-parleurs utilisés dans les enceintes doivent avoir une impédance, comprise entre 8 et 16
ohms. Si des haut-parleurs d’une impédance inférieure à 8 ohms sont raccordés, le circuit de protection
risquera d’entrer en service pendant la lecture.
• Raccorder l’enceinte du canal droit sur les bornes “R” et celle du canal gauche sur les bornes “L”.
• Les bornes de sortie ont une polarité positive (+: rouge) et négative 1s: noire) et chaque enceinte a la
même polarité
(+ et –). Par conséquent, lors du branchement des enceintes, veiller à raccorder les bornes ayant la
même polarité (+ sur + et – sur –).
7
Branchement des enceintes
acoustiquescâblage des câbles
des haut-parleurs
• Veiller à ne pas créer de court-circuit lors du
câblage des câbles des haut-parleurs.
• Dénuder le câble du haut-parleur comme illustré
ci-dessous.
1 cm environ
Couper l’isolant
du câble.
Retirer du câble
la partie d’isolant
coupée.
Torsader les
conducteurs.
• Raccordement direct du câble des haut-
parleurs.
Pour desserrer,
tourner en
sens inverse d’
horloge.
Insérer le
conducteur du
câble.
Pour serrer,
tourner en sens
d’horloge.
Les enceintes doivent remplir les conditions ci-
dessous. Si ce n’est pas le cas, le circuit de
protection du PM5003 se déclenchera et empêchera
toute reproduction correcte. Dans certains cas,
l’amplificateur et les haut-parleurs peuvent être
endommagés.
• Pour 1 jeu de haut-parleurs, leur impédance
totale doit être égale ou supérieure à 4 ohms.
• Pour 2 jeux de haut-parleurs, leur impédance
totale doit être égale ou supérieure à 8 ohms.
CONNEXION DU CORDON
D’ALIMENTATION SECTEUR
1. Brancher le câble d’alimentation dans le
connecteur d’entrée AC IN sur le panneau
arrière.
REMOTE
REMOTE
CONTROL
CONTROL
A
SHER
FLASHER
IN
IN
AC OUTLETS
AC OUTLETS
120V 60Hz
120V 60Hz
UNSWITCHED
UNSWITCHED
120W 1A MAX
120W 1A MAX
SWITCHED
SWITCHED
120W 1A MAX
120W 1A MAX
IN
IN
OUT
OUT
AC IN
AC IN
2. Activer le commutateur d’alimentation de l’unité
audio (amplificateur, etc.) qui est connectée à
cet appareil. Régler le connecteur de l’appareil
connecté sur cet appareil.
3. Brancher le câble d’alimentation dans une prise
secteur CA.
R
OUT
OUT
IN
IN
OUT
OUT
IN
IN
L
R
L
R
L
R L
R
L
PHONO
PHONO
TUNER
TUNER
CD
CD
AUX
AUX /
DVD
DVD
RECORDER 2
RECORDER 2
(
MD
MD /
TAP E
TAPE
)
RECORDER 1
RECORDER 1
(
CD-R
CD-R
)
SPEAKER SYSTEMS
SPEAKER SYSTEMS
SYSTEM B
SYSTEM B
CLASS 2 WIRING
CLASS 2 WIRING
SYSTEM A
SYSTEM A
PHONO
PHONO
GND
GND
CONNEXIONS DE
BASE
