ERV2000 MODEL
Model Durchmesser
(mm)
ERV500 ø 200
ERV1000 ø 250
ERV2000 280*650
ABMESSUNG

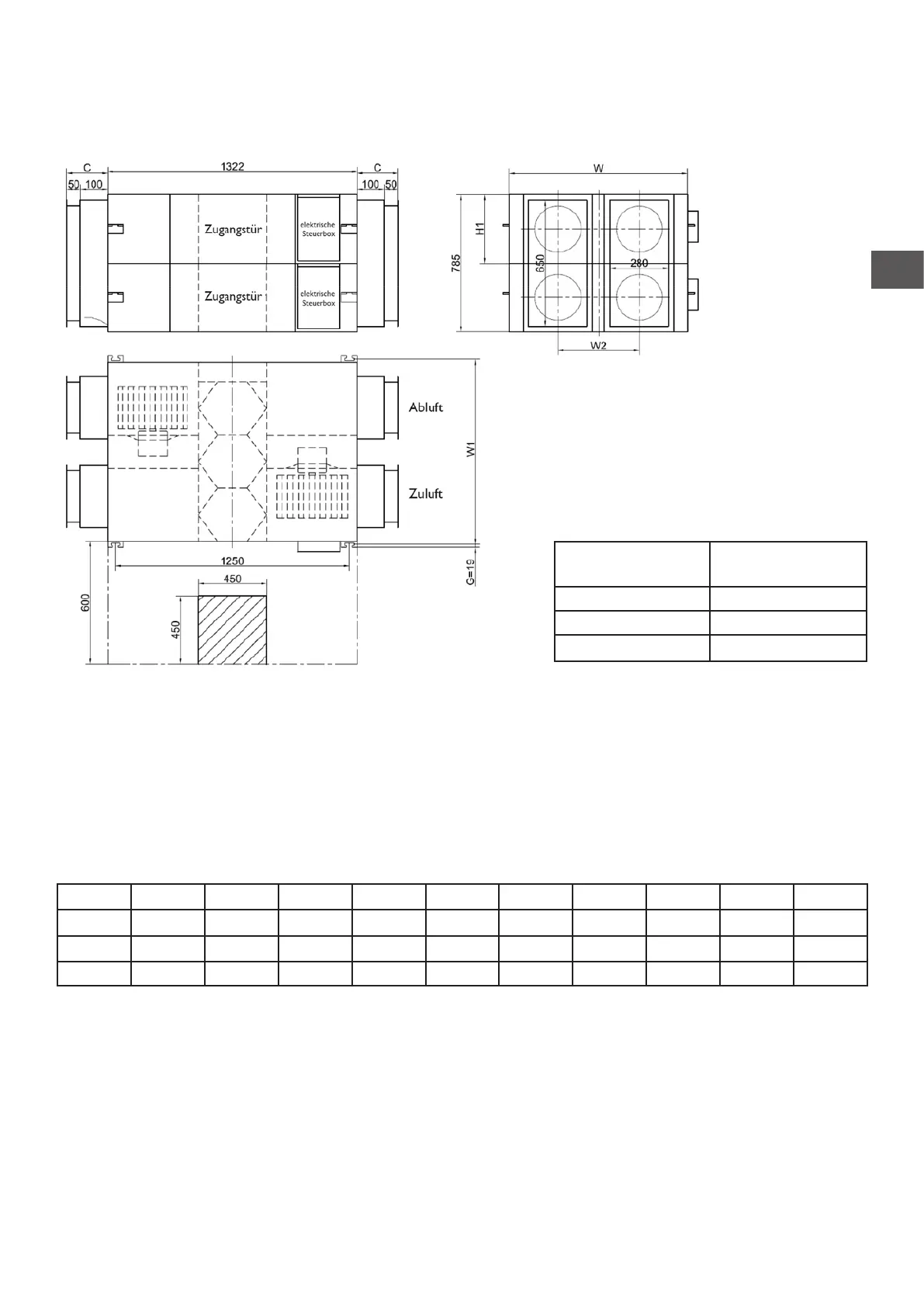

In der nachstehenden Tabelle nden Sie für jedes Gerät die entsprechenden Abmessungen. Die Abmessun-
gen beziehen sich auf die Zeichnungen oberhalb und unterhalb der Tabelle, die Buchstaben in der Tabelle
nden Sie auch in den Zeichnungen wieder.
Model L L1 W W1 W2 H H1 C G N
ERV500 962 890 904 960 500 270 111 107 19
ø 194
ERV1000 1322 1250 1134 1190 678 388 170 85 19
ø 242
ERV2000 1322 1250 1134 1190 678 785 170 150 19 280*650
