Marklin Digital 60842 - Raccordement du Signal Hobby; Raccordement de Contacteurs Externes

23
1 2 3 4 5 6 7 8 9 10
ON
AC/DC
12-18V
Fahrgleis
Halteab-
schnitt
Halteab
-
schnitt
1
2
3
4
1
2 3
4
5 6
7
8
T
Anschluss für 66360+60822
Fahrgleis
B 0
Raccordement du signal Hobby
Raccordement de la section
d’arrêt et de la voie de circula-
tion conformément au dessin
ci-contre.
Section de
maintien
Voie

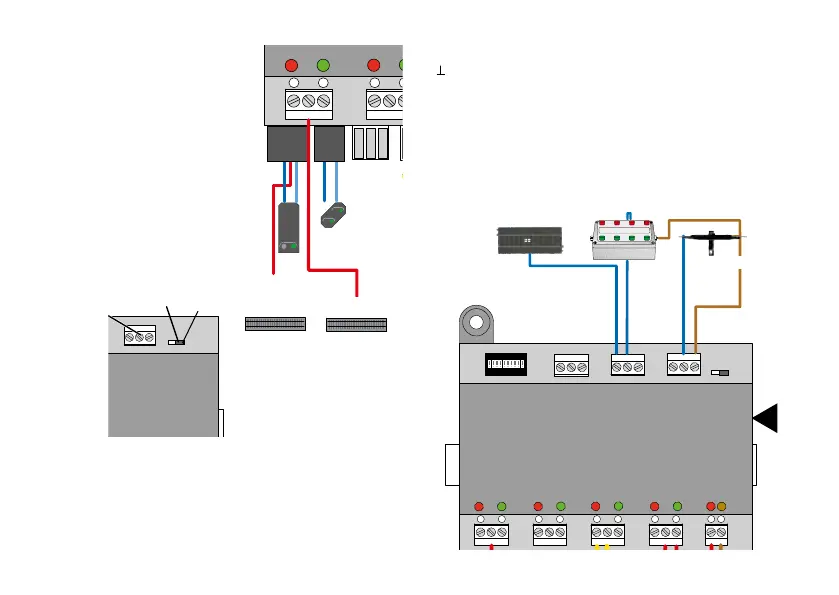

Raccordement de contacteurs externes
Les entrées 1 à 8 servent à la commutation des sorties du M
84.Voies de commutation, contacts à lames souples ou pu-
pitres de commande peuvent y être raccordés directement.
Condition préalable: les contacteurs doivent être reliés au
câble marron (0) du courant traction.
1 2 3 4 5 6 7 8 9 10
ON
1
2
3
4
1
2 3
4
5 6
7
8
T
Anschluss für 66360+60822
B 0
0
Affectation des entrées de commutation:
Fil commun de tous les contacteurs.
La voie de commutation ne nécessite pas de raccordement
spécifique, il est intégré dans l’installation de voie.
Les entrées 1 à 8 commutent les consommateurs/signaux
lumineux 1 à 4.
Consommateur 1 = est commuté rouge par 1 et vert par 2
Consommateur 2 = est commuté rouge par 3 et vert par 4
Consommateur 3 = est commuté rouge par 5 et vert par 6
Consommateur 4 = est commuté rouge par 7 et vert par 8
Si aucun signal Hobby n’est
raccordé, nous recommandons
d’éteindre le commutateur (8)
pour réduire la consommation
d’électricité.
1 2 3 4 5 6 7 8 9 10
ON
1
2 3
4
5 6
7
8
T
1
2
3
3
3
3
4
5
6
7
8
ein
7
connexion 66360 + 60822
