Marklin Digital 60842 - Anschluss Hobby Signal; Anschluss Externer Kontaktgeber

7
1 2 3 4 5 6 7 8 9 10
ON
AC/DC
12-18V
Fahrgleis
Halteab-
schnitt
Halteab
-
schnitt
1
2
3
4
1
2 3
4
5 6
7
8
T
Anschluss für 66360+60822
Fahrgleis
B 0

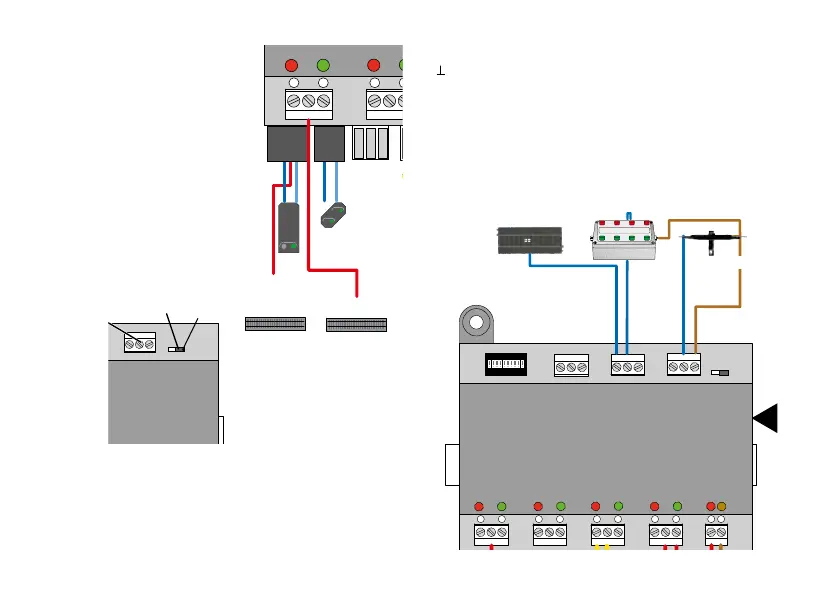

Anschluss Hobby Signal
Anschluss des Halteabschnittes
und des Fahrgleises gemäß
nebenstehender Skizze.
Anschluss externer Kontaktgeber
Die Eingänge 1 - 8 sind zum Schalten der Ausgänge des
M 84. Dort können Schaltgleise, Reedkontakte oder
Stellpulte direkt angeschlossen werden. Voraussetzung
ist, dass die Kontaktgeber mit dem braunen Kabel (0) des
Fahrstromes verbunden sind.
1 2 3 4 5 6 7 8 9 10
ON
1
2
3
4
1
2 3
4
5 6
7
8
T
Anschluss für 66360+60822
B 0
0
Zuordnung der Schalteingänge:
gemeinsame Zuleitung aller Kontaktgeber.
Das Schaltgleis benötigt keinen gesonderten (0) Anschluss,
es ist in die Gleisanlage eingebunden.
Die Eingänge 1 - 8 schalten die Verbraucher/Lichtsignale 1 - 4.
Verbraucher 1 = wird von 1 rot und 2 grün geschaltet
Verbraucher 2 = wird von 3 rot und 4 grün geschaltet
Verbraucher 3 = wird von 5 rot und 6 grün geschaltet
Verbraucher 4 = wird von 7 rot und 8 grün geschaltet
Wenn kein Hobby Signal ange-
schlossen wird, empfehlen wir
den Schalter (8) zur Reduzierung
des Stromverbrauches aus zu
schalten.
