Marklin Digital 60842 - Aansluiten Van Het Hobby sein; Aansluiten Van Externe Contactgever

31
1 2 3 4 5 6 7 8 9 10
ON
AC/DC
12-18V
Fahrgleis
Halteab-
schnitt
Halteab
-
schnitt
1
2
3
4
1
2 3
4
5 6
7
8
T
Anschluss für 66360+60822
Fahrgleis
B 0
Aansluiten van het hobby sein
Aansluiting van de stopsectie en
de rijsectie volgens onderstaand
schema.
Stop
spoor
Spoor

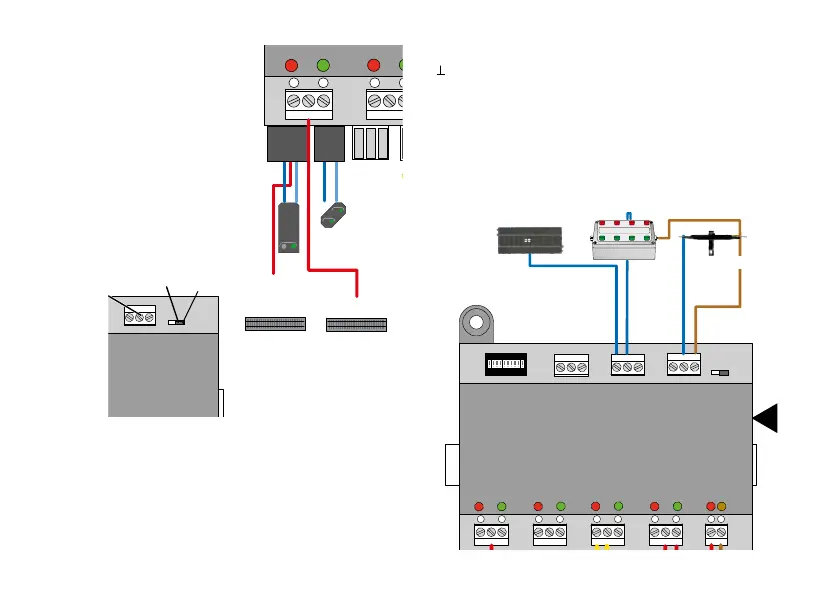

Aansluiten van externe contactgever
De ingangen 1-8 zijn voor het schakelen van de uitgangen
van de M84.
Hier kunnen schakelrails, reedcontacten of schakelpanelen
direct op aangesloten worden. Voorwaarde is wel dat de
contactgevers met de bruine draad (0) van de rijstroom zijn
verbonden.
1 2 3 4 5 6 7 8 9 10
ON
1
2
3
4
1
2 3
4
5 6
7
8
T
Anschluss für 66360+60822
B 0
0
Volgorde van de schakelingangen:
Gemeenschappelijke toevoer voor alle contacten.
De schakelrail heeft geen aparte (0) aansluiting nodig omdat
deze al met de railmassa verbonden is.
De ingangen 1 – 8 schakelen de verbruiker/lichtseinen 1 – 4.
Verbruiker 1 = wordt door 1 op rood en 2 op groen geschakeld
Verbruiker 2 = wordt door 3 op rood en 4 op groen geschakeld
Verbruiker 3 = wordt door 5 op rood en 6 op groen geschakeld
Verbruiker 4 = wordt door 7 op rood en 8 op groen geschakeld
Als er geen Hobby seinen
aangesloten worden, is het aan
te raden de schakelaar (8) uit te
schakelen om het stroomverbruik
te beperken.
1 2 3 4 5 6 7 8 9 10
ON
1
2 3
4
5 6
7
8
T
1
2
3
3
3
3
4
5
6
7
8
ein
7
Aansluiting voor 66360 + 60822
