Fonctionnement au format MM (Motorola)
Pour utiliser le décodeur m84 au format MM, le commuta-
teur DIP 10 doit être réglé sur «OFF».
Le décodeur raccordés peuvent alors être activés et com-
mutés aux adresses réglées précédemment. Les voyants
de contrôle (vert / rouge) du décodeur indiquent l’état de
commutation des aiguillages.
Paramètre Usine
CV Désignation Valeur
8 Réinitialisation 8
38
Éclairage signal Hobby 0=désactivé / 1-10 =
luminosité
0 – 10
79
Mode d’exploitation prédéfini
(voir page 26)
0 – 4
La procédure de programmation avec l’unité control 6021
correspond à la programmation de la locomotive
www.maerklin.de -> Service -> Technische Informationen
(Caractéristiques techniques).
Connexion alimentation en courant et signal numérique
1 2 3 4 5 6 7 8 9 10
ON
1 2 3 4 5
6 7 8 9 10
ON
1 2 3 4 5 6 7 8 9 10
ON
m83m84
m84
1 2 3 4 5 6 7 8 9 10
ON
1 2 3 4 5
6 7 8 9 10
ON
m83m84
m84
1 2 3 4 5 6 7 8 9 10
ON
1
2 3
4
5 6
7
8
T
1
2 3
4
5 6
7
8
T
1
2 3
4
5 6
7
8
T
1
2 3
4
5 6
7
8
T
1 2 3 4 5 6 7 8 9 10
ON
1 2 3 4 5
6 7 8 9 10
ON
1 2 3 4 5 6 7 8 9 10
ON
m83m84
m84
1 2 3 4 5 6 7 8 9 10
ON
1 2 3 4 5
6 7 8 9 10
ON
m83m84
m84
1 2 3 4 5 6 7 8 9 10
ON
1
2 3
4
5 6
7
8
T
1
2 3
4
5 6
7
8
T
1
2 3
4
5 6
7
8
T
1
2 3
4
5 6
7
8
T

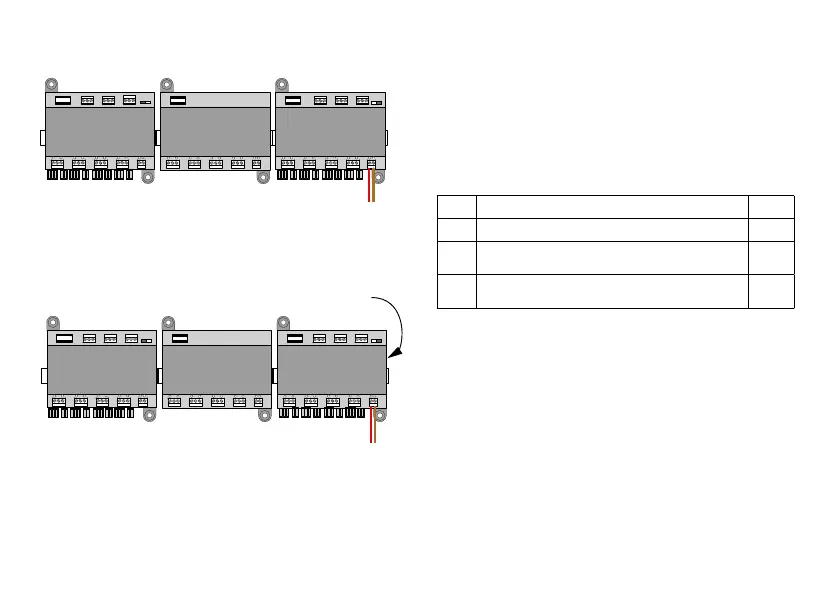

Alimentation en puissance externe supplémentaire avec
66360 + 60822 et raccordement pour le signal numérique.
