Funzionamento sotto MM (Motorola)
Per il funzionamento dello m84 sotto MM il commutatore Dip
10 deve trovarsi su „OFF“.
Il Decoder può adesso venire indirizzato sotto l’indirizzo
impostato in precedenza ed essere commutato. Le luci di
controllo del Decoder indicano la condizione di commutazio-
ne delle uscite (verde / rossa).
Dato di fabbrica
CV Denominazione Valore
8 Reset 8
38
Luce del segnale Hobby 0=spenta / 1-10 =
luminosità
0 – 10
79
Modalità di esercizio prima impostata
(si veda pagina 18)
0 – 4
Il procedimento durante la programmazione con la Central
Unit 6021 corrisponde alla programmazione delle locomotive
(www.maerklin.de -> Service -> Informazioni Tecniche).

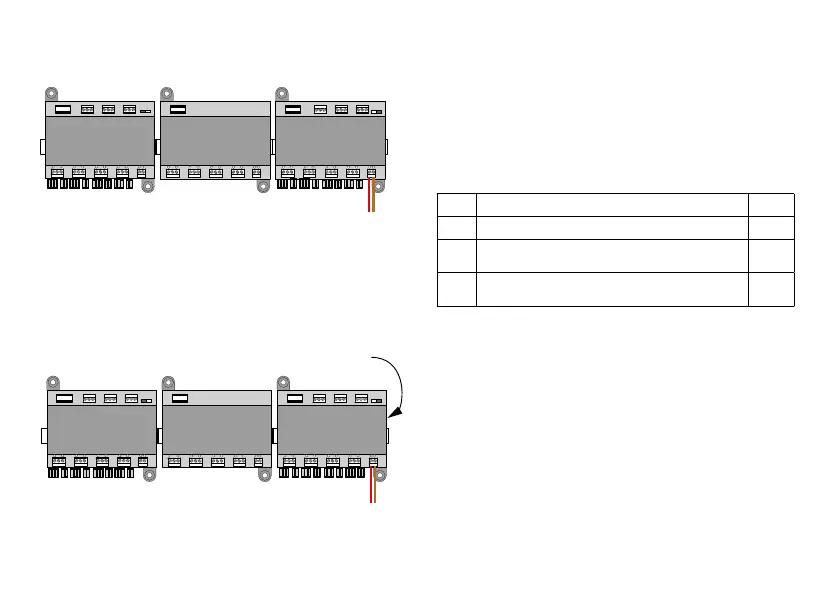

Alimentazione di potenza aggiuntiva esterna con 66360 +
60822 e collegamento per il segnale digitale.
Connessione dell’alimentazione di potenza e del segnale
digitale.
