13
Pour garantir la fiabilité du dételage, la voie de dételage doit
êtreplacéeentreaumoinsdeuxélémentsdevoieréf.20188.
72752
6. Raccordement et commutation de la voie de
dételage

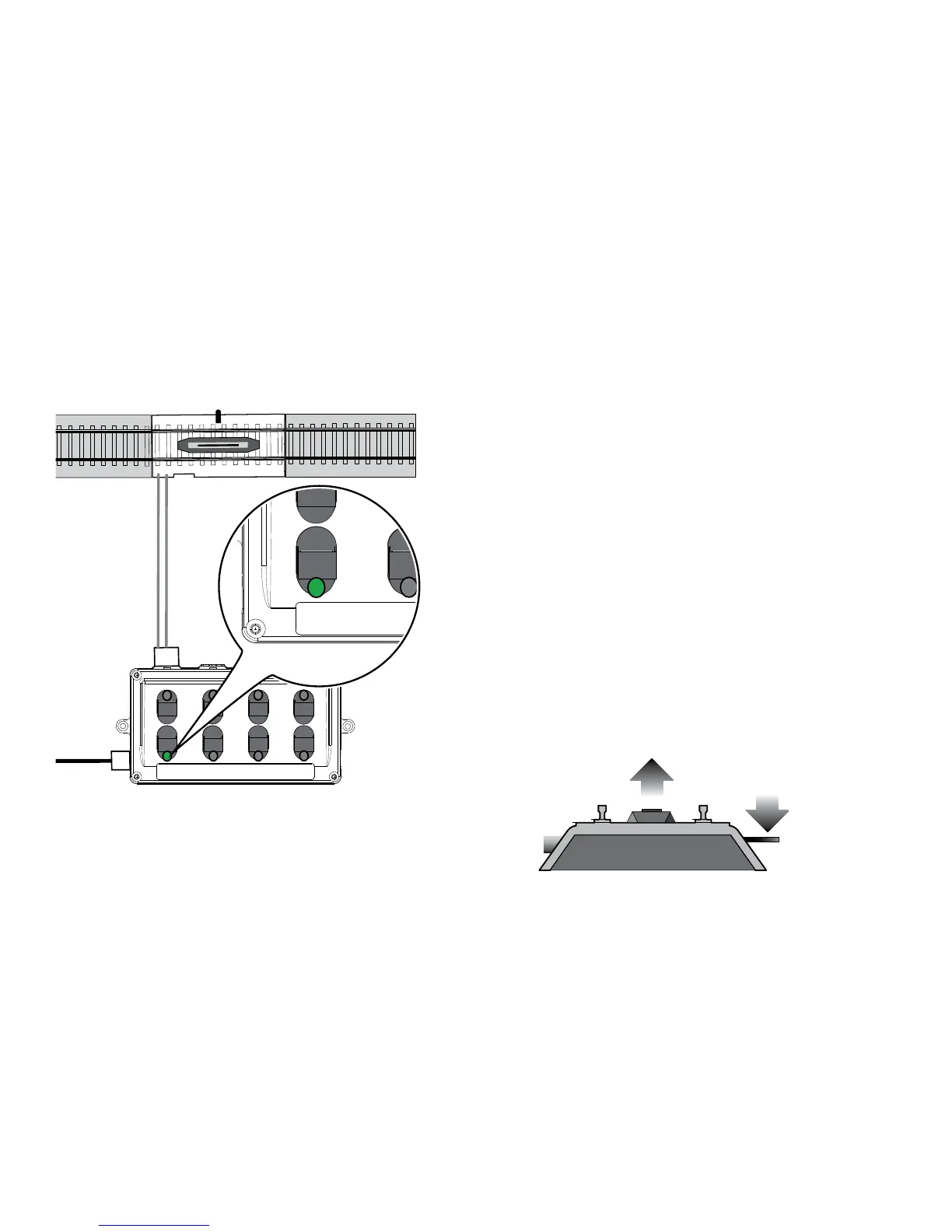

Enfichez le connecteur à 3 pôles de la voie de dételage
(20997)danslapriseà3pôlessituéeaudosdupupitrede
commande réf. 72752. La diode électroluminescente verte de
la connexion utilisée s’allume.
La touche supérieure permet de commander la voie de
dételage.Ladiodevertes‘éteintdurantleprocessusde
commutation.
La diode luminescente s’allume uniquement sur les boutons-
poussoirs reliés à une aiguille ou à une voie de dételage.
Remarque : La voie de dételage est prévue pour la comman-
de ponctuelle. En cas de contact permanent involontaire, le
circuitdeprotectionintégréempêchelessurcharges.Après
unecourteinterruption,ledételeurestànouveauprêtà
l’exploitation.
Lavoiededételagepeutégalementêtreactionnéemanu-
ellement avec le levier de commande.
Levier de commande
manuel
