marklin 20997 - Conexión y Maniobra de la Vía de Desenganche

21
Para garantizar un desenganche seguro, antes y después
de la vía de desenganche se debe montar al menos una vía
20188.
72752
6. Conexión y maniobra de la vía de desenganche

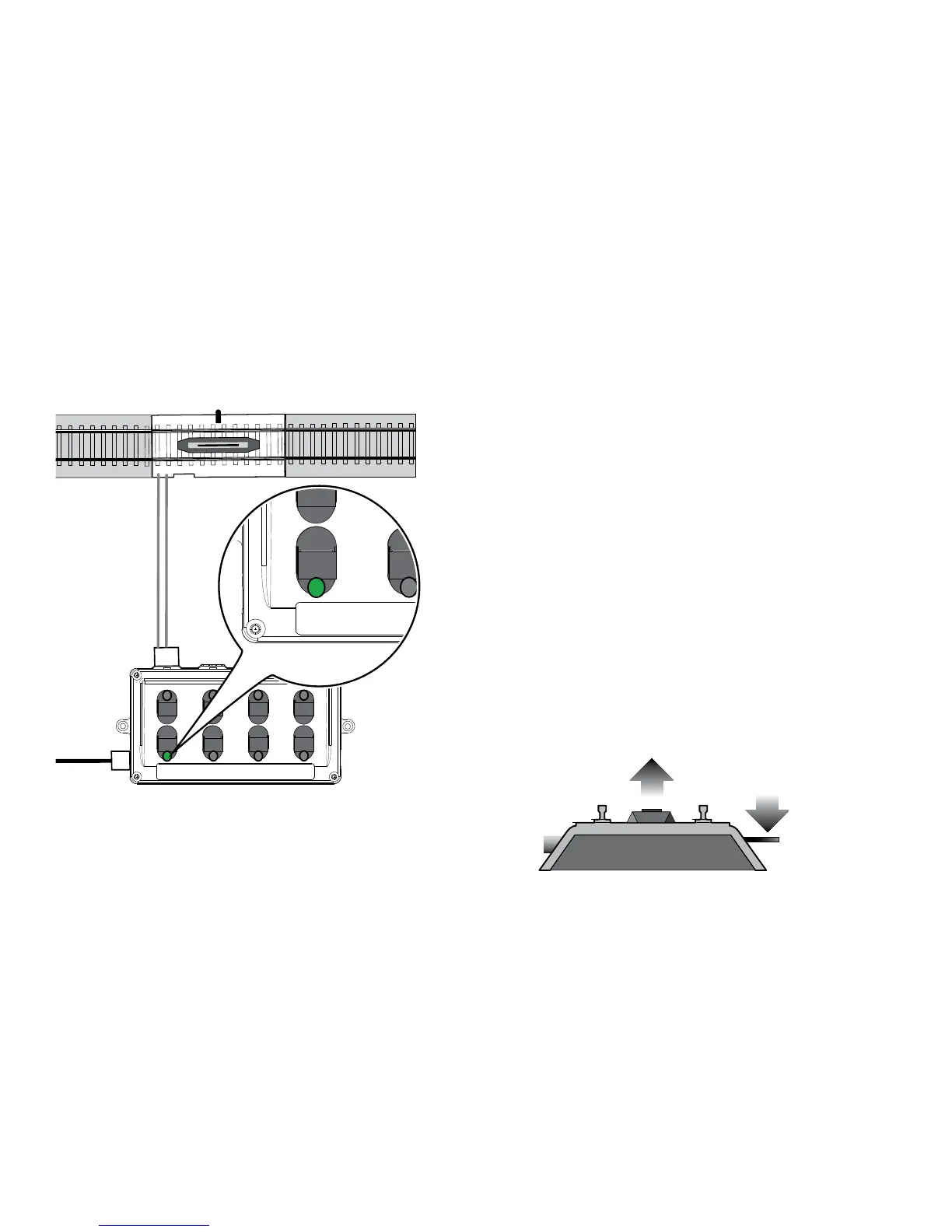

Enchufar el conector de 3 polos de la vía de desenganche
(20997)enlahembrillade3polossituadaenelladoposterior
del panel de mando 72752. A continuación se enciende el
LED verde de la conexión utilizada.
Con la tecla superior se puede activar la vía de desen-
ganche. El LED verde permanece apagado durante la
conmutación.
ElLEDestáactivadoúnicamenteenlospulsadoresasocia-
dos a un desvío o una vía de desenganche.
Nota: La vía de desenganche se ha previsto para un accio-
namientomomentáneo.Enelcasodecontactopermanente
accidental, el circuito de protección integrado impide
cualquier sobrecarga. El desenganchador vuelve a estar
operativo tras una breve interrupción.
La vía de desenganche se puede accionar manualmente con
la palanca de maniobra manual.
Palanca de maniobra
manual
