25
Per garantire uno sganciamento sicuro, prima e dopo tale
binario di sganciamento dovrebbe venire installato rispetti-
vamente un binario 20188.
72752
6. Collegamento e commutazione del binario di
sganciamento

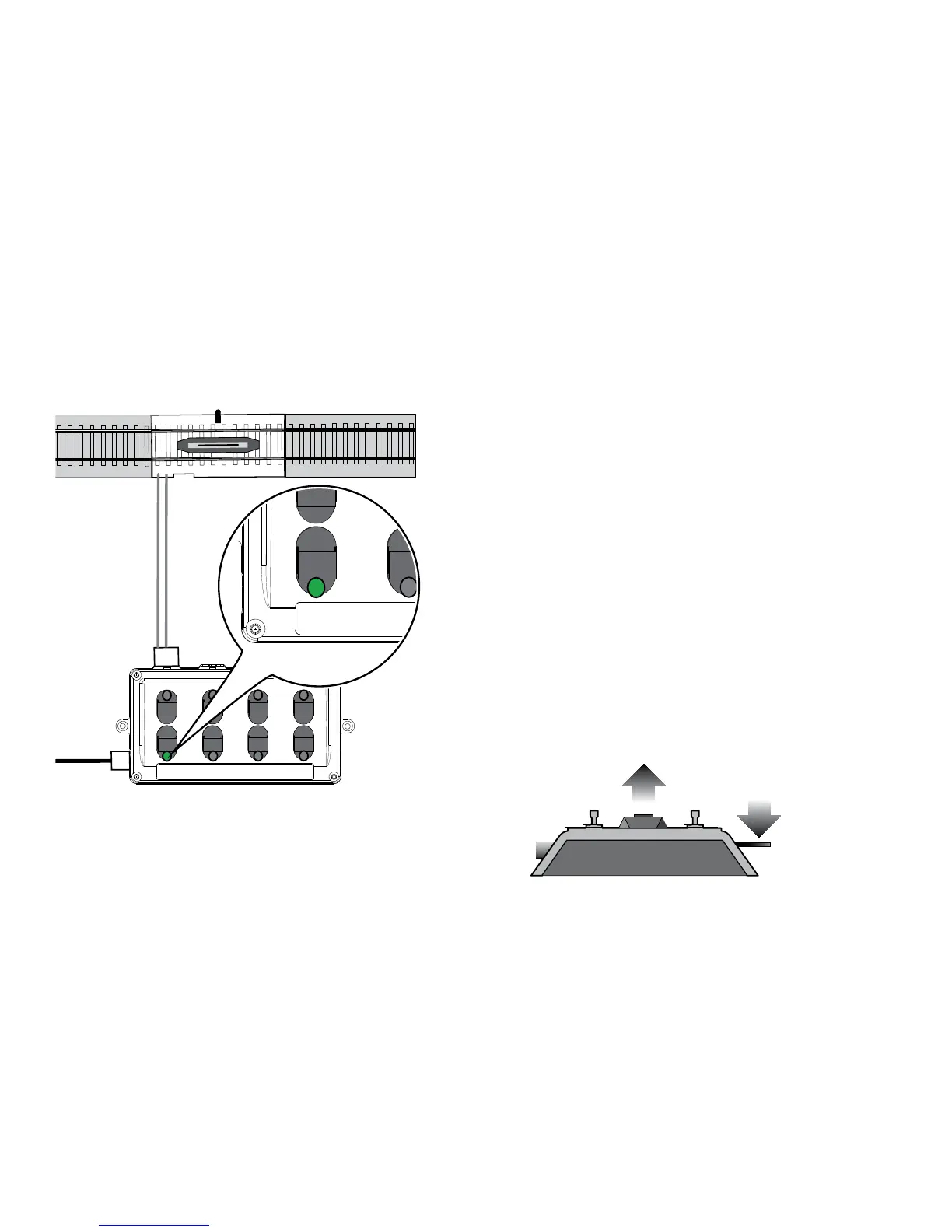

Innestare la spina a 3 poli del binario di sganciamento
(20997)nellapresaa3polisullatoposterioredelquadro
di comando 72752. Al termine si accende il diodo luminoso
verde della connessione utilizzata.
Con il tasto superiore può venire azionato il binario di
sganciamento. Il diodo luminoso verde si spegne durante la
procedura di commutazione.
Tale diodo luminoso viene attivato soltanto presso i tasti
che sono collegati con un deviatoio oppure un binario di
sganciamento.
Avvertenza: Il binario di sganciamento è previsto per
un’attivazione momentanea. In caso di un contatto per-
manente involontario, il circuito di protezione incorporato
impedisce i sovraccarichi. Dopo una breve interruzione, lo
sganciatore è di nuovo pronto al funzionamento.
Tale binario di sganciamento può anche venire azionato
manualmente con la leva di commutazione manuale.
Leva di commutazione
manuale
