5. Funzionamento
I segnali 74371 e 74391 presentano la possibilità dell’influen-
za sui treni. L’installazione del segnale di preavviso 74380 ha
senso soltanto in parallelo al segnale principale 74391.
6. Preparativi
Tale montaggio deve avvenire soltanto sotto sorveglianza di
un adulto. Per impedire danneggiamenti durante il montag-
gio, separare l’alimentatore “switching” da rete dalla rete
elettrica domestica. Innestare nuovamente l’alimentatore
“switching” da rete nella presa a innesto soltanto dopo
apprestamento di tutti i cablaggi.
!L’accluso cavetto non deve venire modificato.

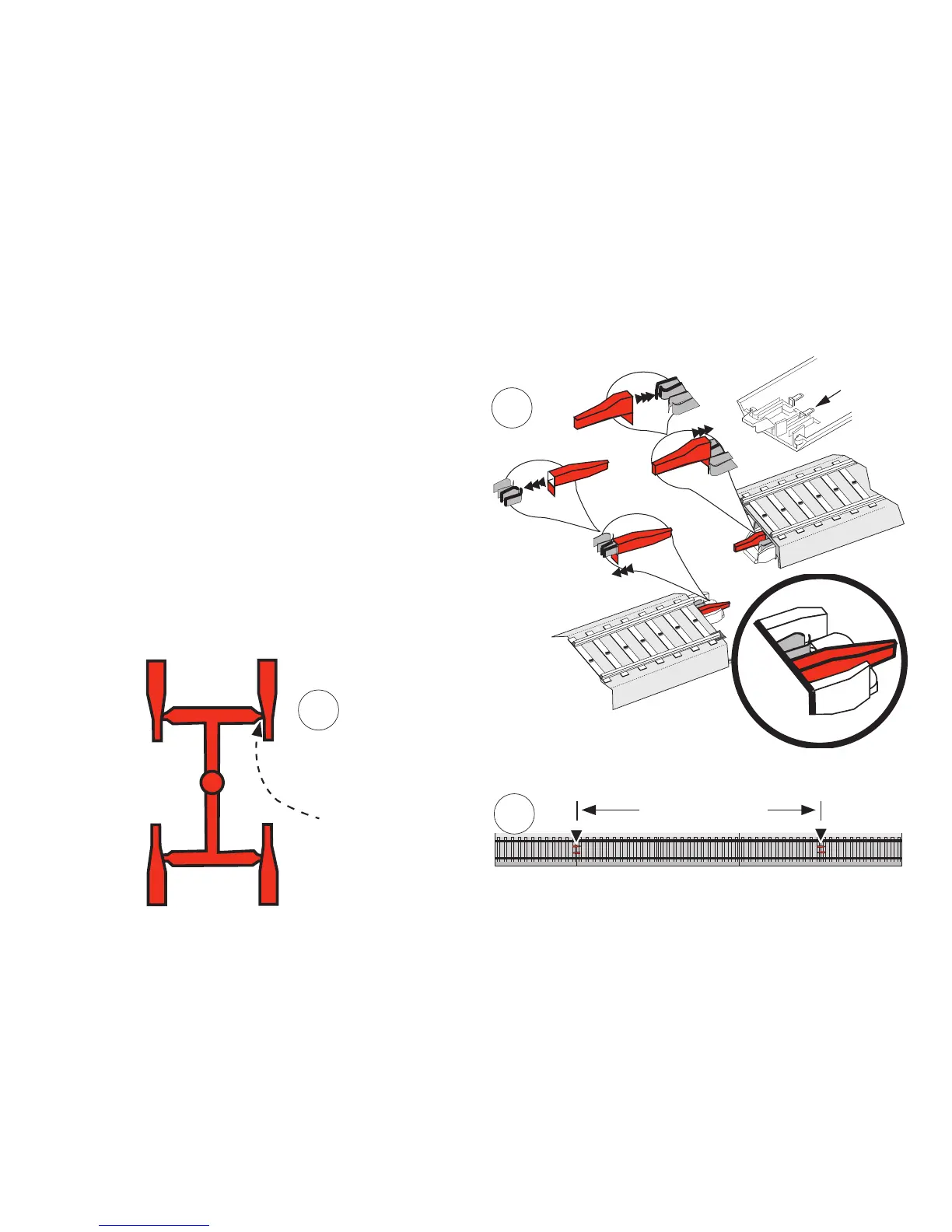

6.1 Montaggio e collegamento (soloper74371e74391)
Tagliare via gli acclusi isolamenti.
Innestare gli isolamenti tagliati via sui contatti del binario,
conformementealloschizzo(contattoB).

B
B B
Dopo di ciò, innestare tra loro i binari. Per la tratta isolata noi
consigliamo2o3binari(360mm-540mm).
360 mm — 540 mm
Collegate adesso il cavetto di scavalcamento a ponte ed il
1
2
B
0
2a
2b
2a
2b
3
