marklin 74371 - Funktion; Förberedelser

41
5. Funktion
Med signalerna 74371 och 74391 kan tågen påverkas. Inmon-
tering av försignal 74380 är endast meningsfullt parallellt till
huvudsignal 74391.
6. Förberedelser
Uppbyggnad av anläggningen får endast ske under någon
vuxen persons uppsikt. För att undvika skador under upp-
byggnaden skall nätenheten ej vara inkopplad till hushålls-
strömmen. Först sedan anläggningen är uppbyggd och alla
kablar är dragna får nätenheten kopplas in i väggurtaget.
!Den bifogad kabeln får ej manipuleras eller förändras!
6.1 Uppbyggnad och anslutning (endast för 74371 och
74391)

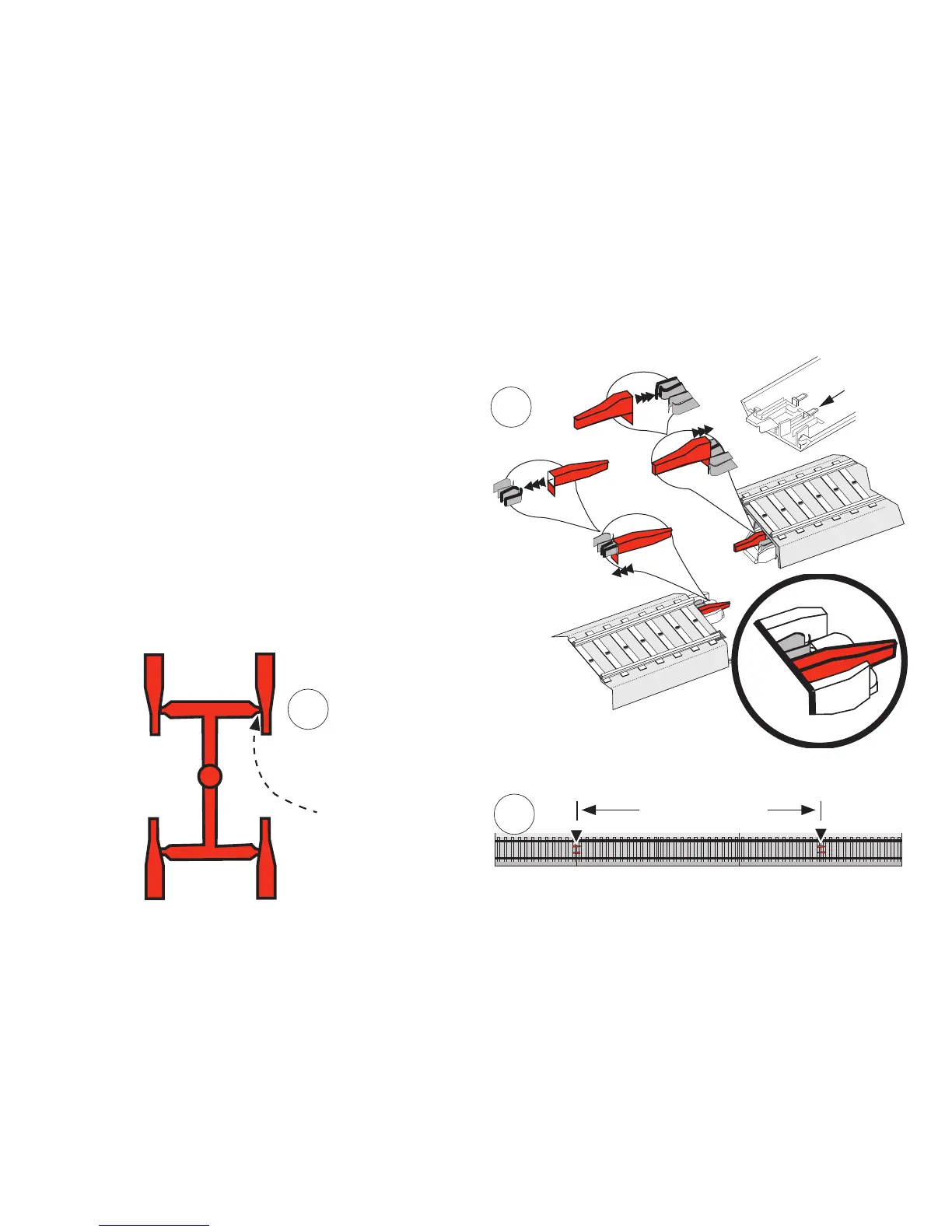

Lossa de bifogade isoleringarna.
Följ skissen och montera/stick på de lossade isoleringarna
påskenornaskontakter(kontaktB).

B
B B
Sätt därefter samman skenorna. Till den isolerade sträckan
rekommenderarvi2-3skenor(360mm-540mm).
360 mm — 540 mm
Anslut nu bygelkopplingskabeln till signalen
1
2
B
0
2a
2b
2a
2b
3
