5
5. Funktion
Die Signale 74371 und 74391 bieten die Möglichkeit der
Zugbeeinflussung. Der Einbau des Vorsignals 74380 macht
nur Sinn parallel zum Hauptsignal 74391.
6. Vorbereitungen
Der Aufbau darf nur unter Aufsicht Erwachsener erfolgen.
Um Beschädigungen während des Aufbaus zu vermeiden,
das Schaltnetzteil vom Haushaltsstromnetz trennen. Erst
nach Fertigstellung aller Verkabelungen das Schaltnetzteil
wieder in die Steckdose stecken.
!Das beiliegende Kabel darf nicht verändert werden.

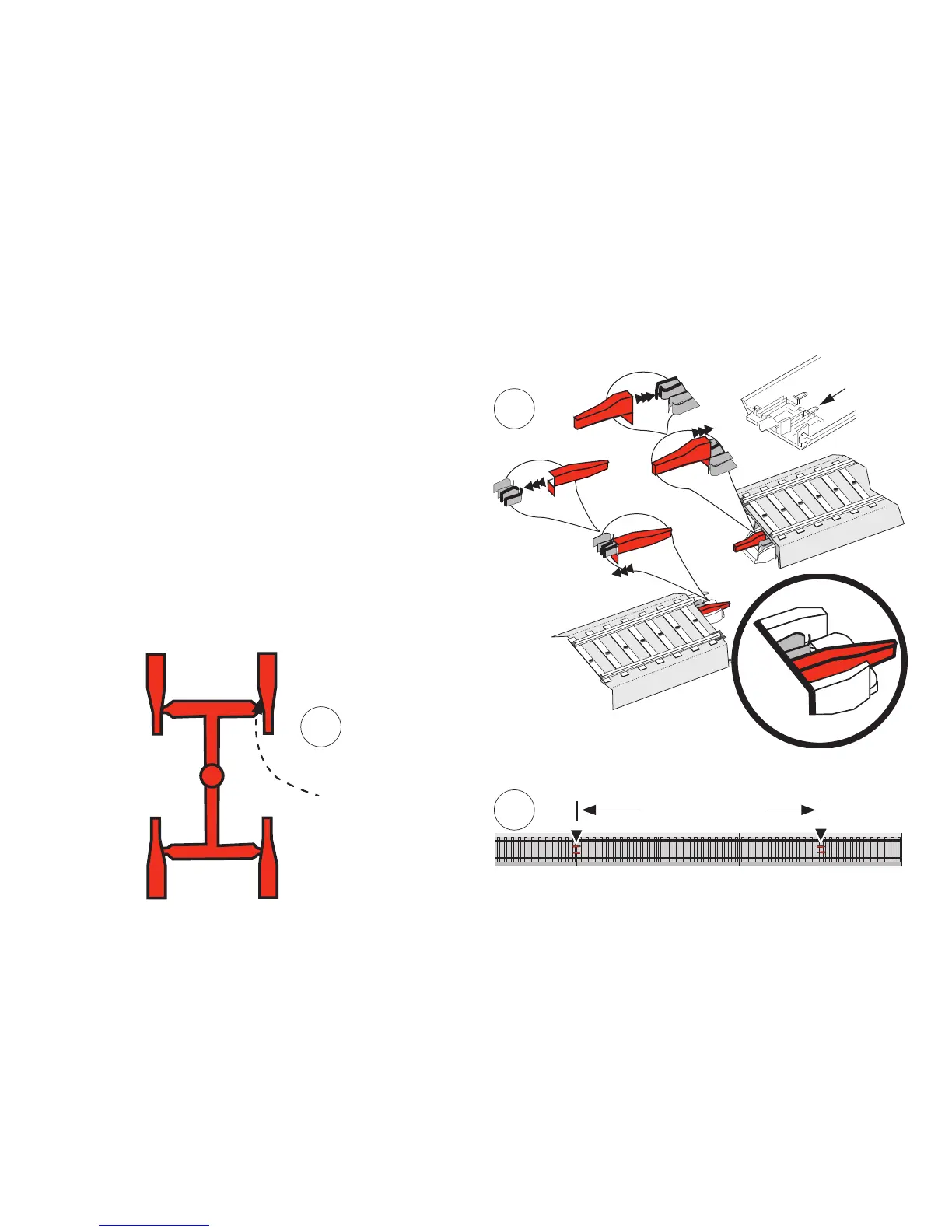

6.1 Aufbau und Anschluss (nur bei 74371 und 74391)
Beiliegende Isolierungen abtrennen.
Die abgetrennten Isolierungen gemäß Skizze auf die Kon-
takteamGleisstecken(KontaktB).
B
B B
Danach die Gleise zusammenstecken. Für die isolierte Stre-
ckeempfehlenwir2-3Gleise(360mm-540mm).
360 mm — 540 mm
SchließenSiejetztdasÜberbrückungskabelunddasSignal
1
2
3
B
0
2a
2b
2a
2b
