2.1 Raccordement du Control
Delta 4 f au transformateur
Le Control Delta 4 f n'a besoin d'un
transformateur que pour son alimentati-
on en courant. Il s'ensuit que seuls les
câbles jaune et brun du Control Delta 4 f
sont raccordés aux bornes de même
couleur située à l'arrière du transforma-
teur. Il n'est pas nécessaire d'établir
d'autres connexions entre le Control
Delta 4 f et le transformateur.

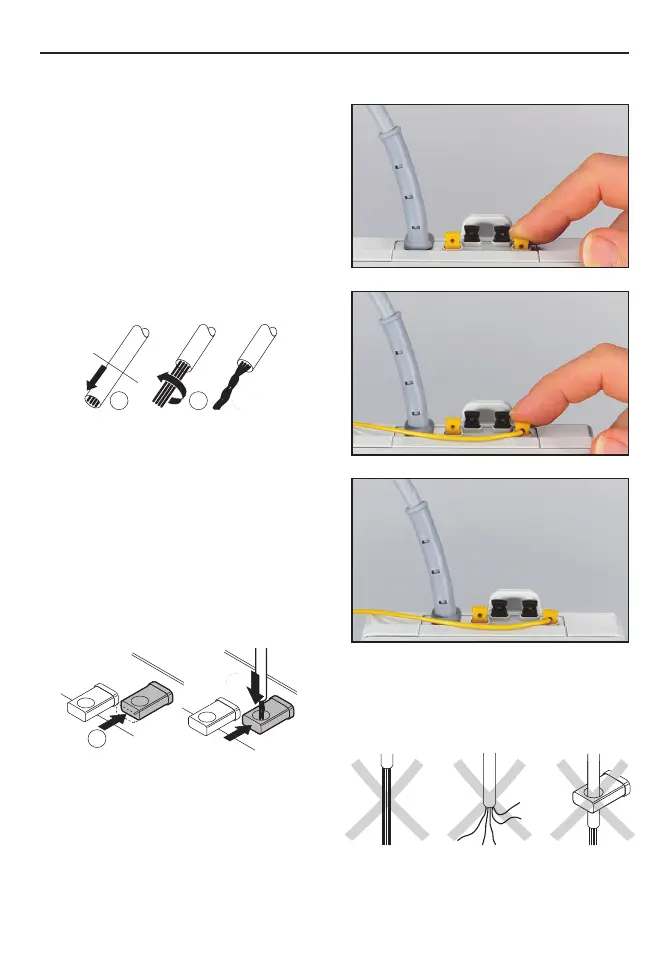

Etape 1:
Dénudez les extrémités des câbles jaune
et brun sur 4 mm environ.
Etape 2:
Torsadez les brins de câble de ces extré-
mités.
Etape 3:
Vérifiez que la fiche du câble d'alimen-
tation du transformateur est bien retirée
de la prise de courant domestique.
Etape 4:
Pressez la borne jaune à l'arrière du
transformateur. Une ouverture destinée à
l'insertion du câble apparaît sur le des-
sus. Introduisez dans cette ouverture
l'extrémité torsadée du câble jaune. Une
fois la pression sur la borne relâchée, le
câble se trouvera automatiquement fixé
dans cette dernière.
Important: Si vous insérez par mégarde
la partie isolée du câble dans l'ouverture,
la fixation du câble sera assurée, mais la
connexion électrique ne se fera pas.
Etape 5:
Répétez les étapes 3 et 4 pour le câble
brun et la borne de connexion brune.
23
