Aviso: bornes de colores iguales en el
transformador significan salidas de corri-
ente idéntica. El borne rojo del transfor-
mador 32 VA, no se necesita para la
conexión del Delta Control 4 f.

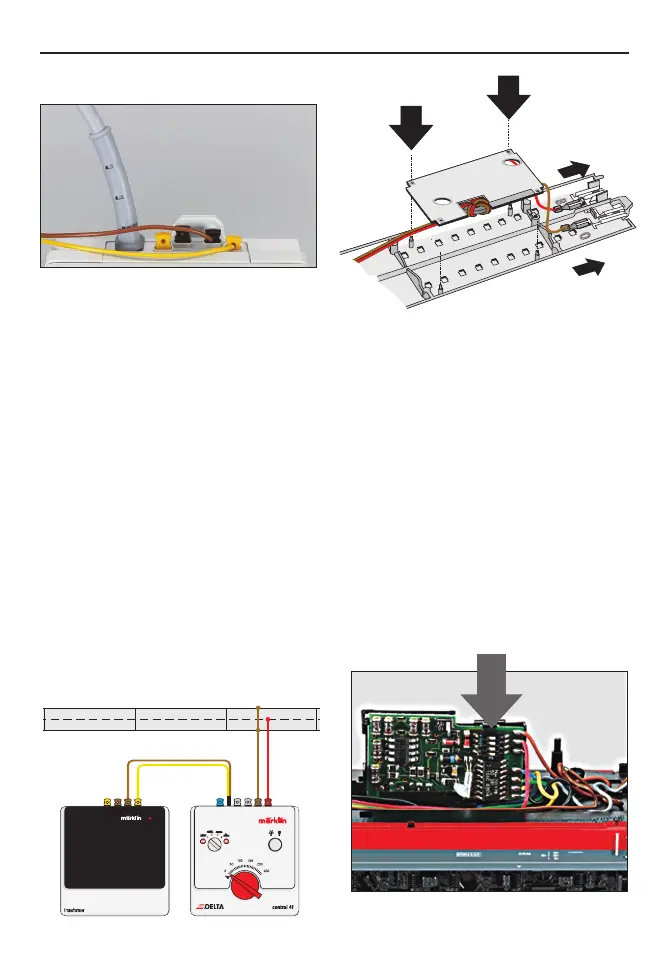

2.2 Conectar el circuito de vías al
Delta Control 4 f.
6º paso:
Conectar los cablecillos rojo y marrón de
la vía toma de corriente, a los bornes
rojo y marrón respectivamente, al dorso
del Delta Control 4 f. El cablecillo rojo
deberá estar unido al carril central de las
vías. El cablecillo marrón, deberá estar
unido a la masa (Las dos vías exteriores).
7º paso:
Conectar la clavija del transformador al
enchufe.
3. USO
3.1 Códigos Delta.
El Delta Control 4 f puede distinguir hasta
4 códigos de locomotoras distintas.
1 = Locomotora a vapor
2 = Locomotora Diesel
3 = Automotor
4 = Locomotora eléctrica
44
6002 66045
Configurar el código en el interruptor de
la electrónica Delta.
74046
24188
