Avvertenza: dei colori uguali dei morsetti
nel caso del trasformatore hanno anche
il significato di un’uscita identica. Il mor-
setto rosso sul Transformer da 32 VA
non è necessario in caso di collegamen-
to del Delta Control 4 f.

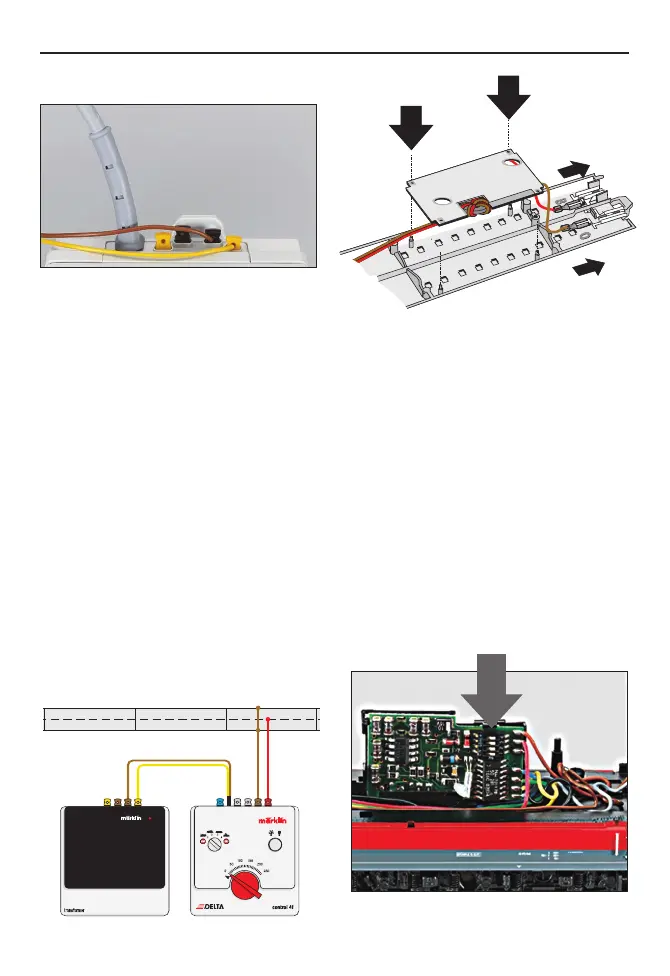

2.2 Collegamento dell’impianto
di ferrovia in miniatura al
Delta Control 4 f
passo:
Vogliate collegare i cavetti di alimentazione
rosso e marrone dall’impianto di binario
ai rispettivi morsetti rosso e marrone
sul lato posteriore del Delta Control 4 f.
Il cavetto di alimentazione rosso deve
essere collegato al conduttore centrale
dell’impianto. Il cavetto di alimentazione
marrone deve essere collegato alle tratte
delle rotaie.
passo: Innestare la spina di rete del
Transformer nella presa da innesto.
3. Impiego
3.1 Indirizzi Delta
Il Delta Control 4 f può distinguere
complessivamente 4 differenti indirizzi
di locomotive.
1 = Locomotiva a vapore
2 = Locomotiva Diesel
3 = Automotrice
4 = Locomotiva elettrica
54
6002 66045
Impostazione degli indirizzi sul commutatore di
codifica del modulo elettronico Delta.
74046
24188
