Anvisning: Samma färg för klämman
betyder på transformatorn även identiskt
uttag. Den röda klämman på Transfor-
mer 32 VA behövs inte för anslutning av
Delta Control 4 f.

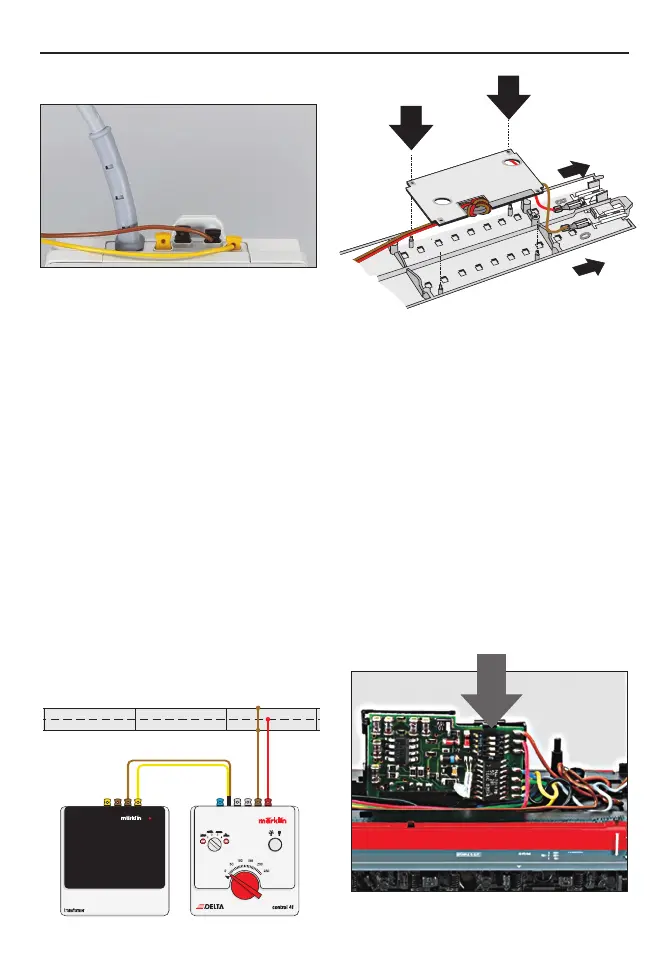

2.2 Anslutning av modelljärnvägs-
anläggningen till Delta Control 4 f.
Steg 6:
Anslut spåranläggningens röda och
bruna anslutningsledning till den röda,
respektive bruna klämman på Delta
Control 4 f‘s baksida. Den röda anslut-
ningsledningen måste vara ansluten till
anläggningens mittledare. Den bruna
anslutningsledningen måste vara förbun-
den med skensträngarna.
Steg 7:
Transformerns stickkontakt sätts i uttaget.
3. Användning
3.1 Delta Adresser
Delta Control 4 f kan urskilja 4 olika lok-
adresser.
1 = Ånglok
2 = Diesellok
3 = Motorvagn
4 = Ellok
64
6002 66045
Adressen ställs in på Delta-elektroni-
kens kodningsställare.
74046
24188
