Vink: De samme klemmefarver på trans-
formatoren betyder identiske udgange.
Den røde klemme på transformer 32 VA
bruges ikke ved tilslutning af Delta
Control 4 f.

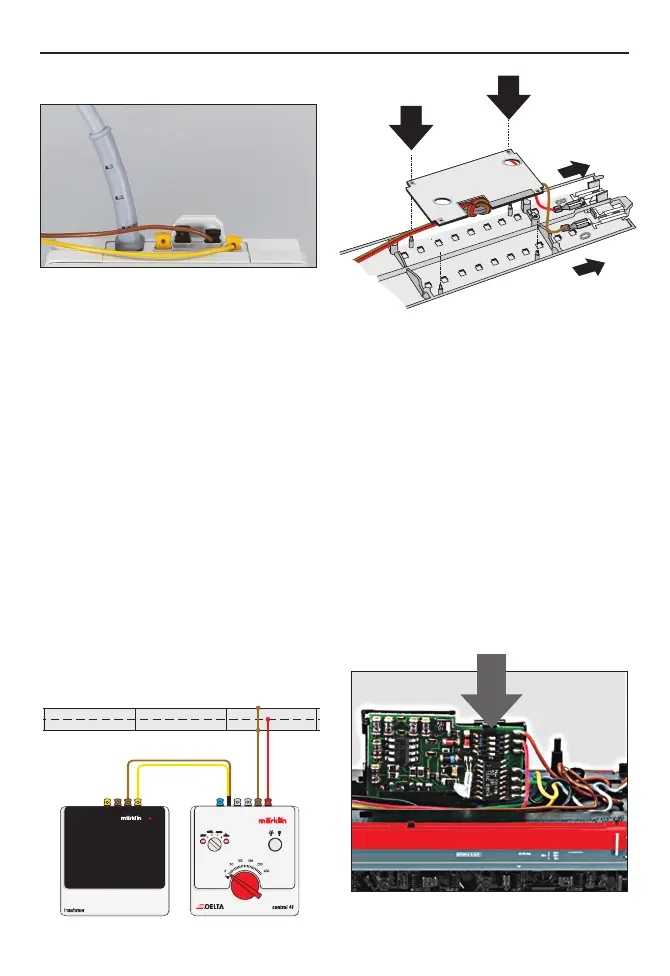

2.2 Tilslutning af modelbaneanlæg-
get til Delta Control 4 f.
Trin 6:
Tilslut det røde og brune tilslutningskabel
fra skinneanlægget til den røde hhv.
brune klemme på bagsiden af Delta
Control 4 f. Det røde tilslutningskabel
skal være tilsluttet anlæggets midterle-
der. Det brune tilslutningskabel skal være
forbundet med skinnestrengene.
Trin 7:
Indsæt transformatorens netstik i stik-
dåsen.
3. Betjening
3.1 Delta adresser
Delta Control 4 f kan i alt skelne mellem
4 forskellige lokaladresser.
1 = Damplokomotiver
2 = Diesellokomotiver
3 = Motorvogne
4 = Elektrolokomotiver
74
6002 66045
Indstil adressen på Delta-elektronikkens
indkodningskontakt.
74046
24188
