2.1 Tilslutning af Delta Control 4 f
til transformeren.
Delta Control 4 f anvender kun transfor-
matoren til spændingsforsyning. Derfor
skal kun den gule og den brune for-
syningsledning fra Delta Control 4 f for-
bindes med de pågældende klemmer på
bagsiden af transformatoren. Det er ikke
nødvendigt med flere forbindelser mel-
lem Delta Control 4 f og transformatoren.

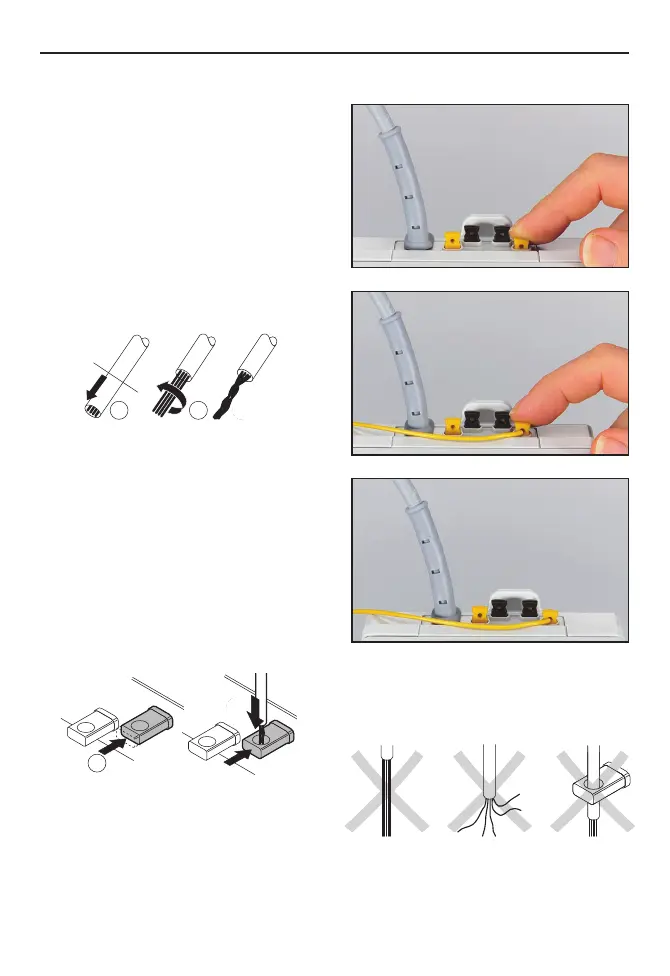

Trin 1:
Afisoler ca. 4 mm på enden af den gule
og den brune forsyningsledning.
Trin 2:
Sno trådenderne.
Trin 3:
Kontrollér om transformatorens netstik
er trukket ud af stikdåsen.
Trin 4:
Tryk den gule klemme på bagsiden af
transformatoren ind. Stik den afisolerede
ende af det gule tilslutningskabel ind i
klemmens monteringsåbning. Når klem-
men slippes, bliver kablet automatisk
fastklemt.
Vigtigt! Tilslutningskablet må ikke
fastklemmes på isoleringen, da den
elektriske forbindelse derved mangler.
Trin 5:
Gentag trin 3 og 4 for det brune for-
syningskabel på den brune klemme.
73
8 mm
1 2 3
5
4
